Le système électrique d’un bateau repose sur plusieurs composants essentiels qui travaillent ensemble pour garantir une alimentation fiable et stable. Au cœur de ce dispositif se trouve le pont redresseur à diodes, un élément souvent méconnu mais absolument critique pour la conversion de l’énergie produite par l’alternateur en courant utilisable par les batteries et les équipements de bord. Sans ce composant, l’alternateur produirait un courant alternatif triphasé qui ne pourrait pas être stocké efficacement dans les batteries, rendant le système de charge inefficace et potentiellement dangereux pour l’électronique sensible.
L’environnement marin présente des défis uniques pour les systèmes électriques embarqués. L’exposition constante à l’humidité, au sel et aux vibrations exige des composants robustes et fiables. Le pont de diodes doit non seulement fonctionner dans ces conditions extrêmes, mais également maintenir ses performances sur de longues périodes sans entretien fréquent. Comprendre son fonctionnement et savoir diagnostiquer ses défaillances potentielles constitue une compétence essentielle pour tout propriétaire de bateau ou technicien maritime qui souhaite assurer la fiabilité de l’installation électrique à bord.
Fonctionnement électrique du pont redresseur à diodes en environnement marin
Le pont redresseur à diodes représente le cœur électronique du système de charge embarqué, transformant le courant alternatif généré par l’alternateur en courant continu compatible avec les batteries et les systèmes électriques du bateau. Cette conversion s’effectue grâce à un assemblage stratégique de diodes semi-conductrices qui agissent comme des valves électroniques unidirectionnelles, permettant au courant de circuler dans un seul sens tout en bloquant le flux inverse. Le principe physique repose sur la jonction PN des diodes, où les électrons peuvent traverser la barrière de potentiel uniquement lorsque la polarisation est correcte.
Dans l’environnement maritime, ce composant subit des contraintes particulières qui n’existent pas dans les applications terrestres. Les variations de température peuvent être extrêmes, passant de quelques degrés la nuit à plus de 50°C dans un compartiment moteur en journée estivale. L’humidité ambiante, souvent supérieure à 80%, combinée aux embruns salins, crée un environnement corrosif qui peut détériorer les connexions électriques et compromettre l’intégrité du pont redresseur. De plus, les vibrations constantes dues au moteur et aux vagues sollicitent mécaniquement les soudures et les fixations, ce qui peut entraîner des défaillances prématurées si le composant n’est pas correctement dimensionné et installé.
Architecture du redresseur monophasé à quatre diodes pour alternateur nautique

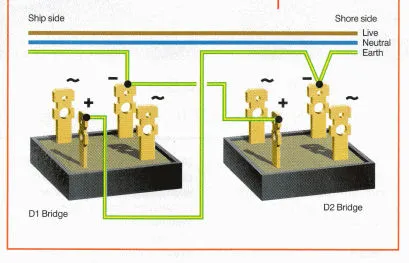

L’architecture standard d’un pont redresseur pour alternateur monophasé utilise quatre diodes disposées selon une configuration dite « en pont de Graetz ». Ce montage permet de redresser les deux alternances du signal alternatif, créant ainsi une conversion double alternance qui maximise l’efficacité énergétique. Chaque paire de diodes travaille alternativement selon la phase du cycle alternatif : pendant l’alternance positive, deux diodes conduisent tandis que les deux autres bloquent, puis les rôles s’inversent pendant l’alternance négative.
Cette disposition particulière présente plusieurs avantages pour les applications marines. Premièrement, elle offre un taux d’ondulation relativement faible, ce qui signifie que le courant continu produit est déjà relativement stable avant même d’atteindre les condensateurs de filtrage. Deuxièmement, la charge thermique est répartie entre quatre composants
et limite les points chauds sur le circuit imprimé de l’alternateur. Sur un bateau, où le compartiment moteur est souvent peu ventilé et confiné, cette répartition de la charge est déterminante pour la durée de vie du pont de diodes et la fiabilité globale du système de charge.
Sur certains alternateurs nautiques compacts (petits moteurs diesel ou hors-bord avec kit de charge), le pont redresseur à quatre diodes est parfois déporté sur un module externe pour faciliter le refroidissement et la maintenance. Dans ce cas, il est généralement fixé sur une plaque métallique faisant office de dissipateur thermique et relié à l’alternateur par un faisceau blindé. Cette architecture, plus modulable, permet de remplacer le pont de diodes sans déposer tout l’alternateur, un avantage appréciable lorsque l’accès au moteur est difficile, comme c’est souvent le cas sur les voiliers de croisière.
Conversion du courant alternatif triphasé en courant continu stabilisé
La majorité des alternateurs de bateau modernes, qu’ils soient montés sur des moteurs inboard diesel ou sur des blocs Mercury ou Volvo Penta, sont de type triphasé. Au lieu d’utiliser seulement quatre diodes, le pont redresseur intègre alors généralement six diodes (ou plus), organisées en double pont triphasé. Chaque phase de l’alternateur est redressée par une paire de diodes, ce qui permet d’obtenir un courant continu plus lisse et une tension de charge plus stable pour les batteries de service et de démarrage.
Concrètement, chaque enroulement de l’alternateur fournit un signal sinusoïdal déphasé de 120°. Le pont de diodes sélectionne en permanence la combinaison de diodes qui permet d’acheminer la portion positive de chaque phase vers la sortie « + » batterie, tout en renvoyant le retour sur la masse du bateau. Ce fonctionnement en « commutation naturelle » assure qu’à chaque instant, au moins deux diodes conduisent, ce qui réduit l’ondulation de la tension de sortie par rapport à un simple redresseur monophasé. Résultat : moins de fluctuations sur le bus 12 V ou 24 V, et une électronique de bord (pilote automatique, instrumentation, VHF, etc.) mieux protégée.
Pour atteindre une alimentation réellement stabilisée, le pont redresseur est généralement complété par un régulateur de tension et, parfois, par un filtrage capacitif. Le régulateur ajuste l’excitation de l’alternateur pour maintenir la tension cible (par exemple 14,4 V pour une batterie AGM 12 V) malgré les variations de régime moteur ou de charge à bord. Le pont de diodes, en amont, fournit la base : un courant continu déjà partiellement lissé, que le régulateur pourra affiner. On peut comparer ce duo pont de diodes + régulateur à un tandem filtre-gouvernail sur un bateau : l’un nettoie le flux, l’autre le dirige précisément là où il doit aller.
Protection contre les surtensions et pics de tension en navigation
En navigation, le réseau électrique d’un bateau est soumis à de nombreux transitoires : démarrage du moteur, engagement d’un guindeau, mise en route d’un propulseur d’étrave, coupure brutale d’un consommateur important, etc. Chacun de ces événements peut générer des pics de tension qui, s’ils ne sont pas correctement maîtrisés, risquent d’endommager les instruments sensibles. Le pont redresseur à diodes participe activement à cette protection en bloquant les retours de tension indésirables vers l’alternateur et en limitant la circulation de courants inverses.
La capacité naturelle des diodes à ne conduire que dans un sens évite, par exemple, qu’un pic de tension issu d’un consommateur inductif (moteur électrique, relais, enroulement de guindeau) ne remonte dans les enroulements de l’alternateur et ne détruise son isolant. Associé à un régulateur de tension moderne (souvent doté de protections supplémentaires comme la limitation de surtension et la coupure d’excitation), le pont de diodes forme ainsi une sorte de barrière électronique entre les aléas du réseau de bord et la machine tournante.
Sur les installations les plus exigeantes (bateaux à fort parc batteries ou à forte densité électronique), on ajoute parfois des dispositifs complémentaires : varistances, diodes transil, filtres LC ou protecteurs de surtension sur le bus DC. Néanmoins, un pont redresseur dimensionné avec une tension inverse de crête suffisante et correctement refroidi reste la première ligne de défense. En cas de défaut (diode claquée, jonction fissurée), ces surtensions peuvent se propager beaucoup plus facilement, d’où l’importance de vérifier régulièrement l’état du pont de diodes lors des visites de maintenance.
Dissipation thermique et gestion de la chaleur du pont redresseur
Chaque diode du pont redresseur présente une chute de tension directe, typiquement de l’ordre de 0,7 à 1,0 V pour une diode silicium standard (et souvent 0,3–0,5 V pour une diode Schottky). Multipliée par l’intensité qui circule dans la branche, cette chute de tension se traduit par une dissipation thermique non négligeable. Sur un alternateur de 80 A, il n’est pas rare que le pont de diodes doive dissiper plusieurs dizaines de watts en continu lorsque le parc batteries est fortement déchargé.
C’est pourquoi la plupart des alternateurs marins intègrent le pont de diodes sur un support en aluminium, directement en contact avec le carter pour favoriser le transfert de chaleur. Certains modèles haut de gamme (Balmar, Mastervolt, etc.) utilisent même des ponts redresseurs séparés, montés sur de véritables dissipateurs, avec circulation d’air améliorée. En pratique, si vous ne pouvez pas poser la main plus de quelques secondes sur le corps de l’alternateur en pleine charge, il est probable que le pont de diodes travaille à sa limite thermique, ce qui réduira sa durée de vie.
Pour améliorer la gestion de la chaleur, plusieurs mesures simples peuvent être mises en œuvre : veiller à une bonne ventilation du compartiment moteur, ne pas obstruer les grilles de refroidissement de l’alternateur, contrôler régulièrement qu’aucun dépôt d’huile ou de poussière ne recouvre les surfaces de dissipation. Lors d’un remplacement du pont redresseur, l’application d’une fine couche de graisse thermoconductrice entre le module et son support permet également d’optimiser l’évacuation de la chaleur. Dans un environnement aussi contraint que le milieu marin, cette attention portée à la thermique fait souvent la différence entre un système de charge fiable sur la durée et une série de pannes récurrentes.
Intégration du pont de diodes dans le circuit de charge de la batterie marine
Le pont de diodes ne travaille jamais seul : il s’intègre dans un écosystème complet comprenant l’alternateur, le régulateur de tension, les batteries (AGM, Gel, Lithium-Ion), éventuellement des séparateurs de batteries ou coupleurs-séparateurs, ainsi que des chargeurs alternatifs (chargeur de quai, panneaux solaires, éolienne). Comprendre comment ce pont redresseur s’insère dans le circuit de charge d’un bateau permet de mieux anticiper les interactions entre ces différents équipements et d’éviter les conflits ou les sous-performances.
Sur la plupart des installations modernes, le pont de diodes assure la conversion primaire AC/DC au plus près de l’alternateur, puis remet la main au régulateur de tension (interne ou externe) pour ajuster la courbe de charge. Le courant continu produit est ensuite distribué vers les différents parcs (démarrage, servitude, éventuellement propulseur ou guindeau) via des répartiteurs, des relais intelligents ou des gestionnaires de batterie. À chaque étape, la présence du pont de diodes garantit que l’énergie circule dans le bon sens, sans retour vers l’alternateur à l’arrêt ni mélange incontrôlé entre les parcs de batteries.
Connexion entre alternateur mercury ou volvo penta et régulateur de tension
Sur les moteurs inboard et certains hors-bord modernes, les alternateurs fournis par des marques comme Mercury ou Volvo Penta sont généralement livrés avec un pont redresseur et un régulateur de tension intégrés. Le pont de diodes est directement connecté aux enroulements de l’alternateur ; sa sortie « + » est reliée au bornier principal (souvent marqué B+), tandis que le retour se fait par le carter, connecté à la masse du moteur et, par extension, à la masse du bateau.
Le régulateur de tension, qu’il soit intégré au même boîtier ou déporté, prélève l’information de tension sur la borne B+ (ou parfois directement sur le parc batteries principal pour une mesure plus précise). Il module alors le courant d’excitation dans le rotor de l’alternateur en fonction de l’état de charge perçu des batteries : plus celles-ci sont déchargées, plus le régulateur augmente l’excitation pour solliciter la pleine capacité du pont de diodes et de l’alternateur ; à l’inverse, lorsque la tension cible est atteinte, il réduit l’excitation pour limiter le courant de charge.
Sur les installations personnalisées (régulateur externe Balmar, Mastervolt ou Victron, par exemple), il est parfois nécessaire de désactiver ou de contourner le régulateur interne de l’alternateur d’origine Mercury ou Volvo Penta. Le pont de diodes reste alors en place, mais l’excitation est prise en charge par le nouveau régulateur externe, qui offre des profils de charge plus élaborés (AGM, Gel, Lithium) et une meilleure maîtrise de la température de l’alternateur. Cette configuration hybride renforce le rôle du pont de diodes, qui doit être dimensionné pour supporter ces nouveaux régimes de charge, souvent plus soutenus et plus longs.
Rôle du pont redresseur dans la charge des batteries AGM et Lithium-Ion
Les batteries AGM et Lithium-Ion, aujourd’hui très présentes sur les bateaux de croisière et les unités de plaisance haut de gamme, imposent des exigences plus strictes au système de charge. Les AGM supportent des courants de charge élevés, mais nécessitent une tension précisément contrôlée pour éviter le séchage prématuré de l’électrolyte. Les Lithium-Ion, de leur côté, tolèrent également de forts courants, mais sont extrêmement sensibles aux surtensions et aux déséquilibres de cellules, gérés par un BMS (Battery Management System).
Dans ce contexte, le pont redresseur joue un rôle stratégique : il doit être capable de fournir des courants soutenus (parfois proches de la puissance maximale de l’alternateur pendant de longues durées) sans surchauffer ni dégrader la forme d’onde du courant. Une chute de tension excessive aux bornes des diodes réduirait la marge disponible pour le régulateur et pour le BMS, ce qui pourrait limiter la capacité à atteindre les tensions de fin de charge recommandées (14,4–14,7 V pour certaines AGM, 14,2–14,4 V pour beaucoup de Lithium 12 V).
Pour les parcs Lithium lourds (batteries de forte capacité pour catamarans ou bateaux de voyage), on privilégie souvent des ponts redresseurs à diodes Schottky ou des modules spécialement conçus pour l’électronique de puissance marine, avec une meilleure tenue en courant et une chute de tension réduite. Cela diminue les pertes par effet Joule, limite l’échauffement et améliore le rendement global du système de charge, un point crucial lorsque l’on cherche à optimiser chaque ampère-heure produit à bord.
Synchronisation avec le régulateur de charge intelligent victron energy
Les régulateurs de charge intelligents, comme ceux proposés par Victron Energy, introduisent une nouvelle dimension dans la gestion de l’alternateur. Capables de mesurer la température de l’alternateur, des batteries, de surveiller la tension en différents points du circuit et d’ajuster dynamiquement les consignes de charge, ils permettent de tirer le meilleur parti du pont de diodes tout en le protégeant des surcharges prolongées.
Dans une configuration typique, le pont de diodes reste physiquement dans l’alternateur, mais le régulateur interne est désactivé ou contourné. Le régulateur Victron pilote directement l’excitation du rotor, en tenant compte non seulement de la tension batterie, mais aussi de la température de l’alternateur. Si la température grimpe au-delà d’un seuil défini, il réduit progressivement le courant de charge, ce qui soulage le pont redresseur et évite les surchauffes destructrices. Cette « synchronisation » intelligente entre pilotage et capacité thermique est particulièrement précieuse sur les bateaux effectuant de longs trajets moteur ou rechargeant un parc batteries très déchargé.
Par ailleurs, ces régulateurs modernes peuvent dialoguer avec d’autres éléments du système Victron (moniteurs de batterie, chargeurs de quai, convertisseurs/chargeurs, etc.) pour optimiser la répartition de la charge entre les différentes sources (alternateur, panneaux solaires, groupe électrogène). Le pont de diodes devient alors une brique de base dans un écosystème énergétique intelligent, où chaque composant travaille de concert pour maximiser l’efficacité et la durée de vie des batteries.
Protection contre les décharges inverses vers l’alternateur
Un des rôles souvent méconnus du pont de diodes sur un bateau est la protection contre les décharges inverses lorsque l’alternateur est à l’arrêt. Sans ce « clapet anti-retour » électronique, les batteries pourraient renvoyer du courant dans les enroulements de l’alternateur, provoquant des échauffements inutiles, voire des dégâts sur l’isolant ou le régulateur.
Grâce à la polarisation unidirectionnelle des diodes, dès que la tension de sortie de l’alternateur tombe en dessous de la tension batterie, les diodes se bloquent automatiquement. Le circuit se « ferme » côté alternateur, empêchant toute circulation de courant inverse. Sur les systèmes complexes, où plusieurs sources de charge coexistent (par exemple alternateur + chargeur de quai + panneaux solaires + groupe électrogène), cette propriété est essentielle pour éviter que l’énergie fournie par l’une de ces sources ne se dissipe inutilement dans une autre.
Il en va de même lorsqu’un bateau reste longtemps à quai, batteries maintenues en charge par un chargeur secteur : le pont de diodes isole l’alternateur inactif, ce qui limite les risques de corrosion ou de dégradation interne liés à des courants de fuite. Cette isolation participe à la sécurité globale du système, au même titre que la bonne gestion du carburant stocké ou la protection contre les courts-circuits sur le réseau de bord.
Dimensionnement et spécifications techniques du pont redresseur nautique
Choisir ou remplacer un pont de diodes pour un alternateur de bateau ne se limite pas à vérifier qu’il « rentre » physiquement dans le carter. Un dimensionnement précis, basé sur l’intensité maximale de l’alternateur, la tension du système (12 V ou 24 V en général) et les conditions réelles d’utilisation à bord, est indispensable pour garantir la fiabilité. Un pont sous-dimensionné fonctionnera… jusqu’au jour où une charge importante ou une température élevée le fera céder brutalement.
Les paramètres clés à considérer sont l’intensité nominale en courant continu, la tension inverse de crête (PIV), le type de diodes (silicium standard ou Schottky) et la résistance thermique du module. Sur un bateau, où les alternateurs peuvent fonctionner longtemps à forte charge (croisière moteur, remontée de rivière, recharge après mouillage), il est conseillé d’appliquer des marges de sécurité supérieures à celles des applications automobiles classiques.
Calcul de l’intensité nominale selon la puissance de l’alternateur balmar ou mastervolt
Pour dimensionner correctement le pont redresseur, on part généralement de la puissance nominale de l’alternateur exprimée en ampères. Par exemple, un alternateur Balmar de 120 A à 14 V peut délivrer, en théorie, jusqu’à environ 1 680 W. Dans la pratique, on considère que, sur un bateau bien équipé en batteries AGM ou Lithium, l’alternateur sera régulièrement sollicité à 60–80 % de sa capacité pendant de longues durées.
Une règle empirique consiste à choisir un pont de diodes dont l’intensité nominale est au moins égale à 1,3 à 1,5 fois le courant maximal de l’alternateur. Ainsi, pour un alternateur de 120 A, on visera un pont de diodes d’au moins 160–180 A en service continu. Cette marge permet d’absorber les pointes de courant transitoires (batteries très déchargées, mise en route simultanée de gros consommateurs) et compense la baisse de capacité liée à l’élévation de température.
Sur les alternateurs haute performance (Balmar, Mastervolt, ou autres marques spécialisées marine), les constructeurs fournissent souvent des ponts redresseurs dédiés, déjà surdimensionnés et conçus pour fonctionner avec un régulateur externe. Si vous réalisez un retrofit ou augmentez la capacité de charge de votre système (par exemple en remplaçant des batteries plomb par du Lithium), vérifier la compatibilité du pont de diodes d’origine avec ce nouveau profil de charge est une étape essentielle.
Tension inverse de crête et coefficient de sécurité pour applications 12V et 24V
La tension inverse de crête (PIV – Peak Inverse Voltage) correspond à la tension maximale qu’une diode peut supporter dans le sens bloqué, sans claquer. Dans un système 12 V, la tension de charge normale se situe entre 13,8 V et 14,7 V, mais les transitoires (pics, retours d’inductances, coupures de charge) peuvent occasionnellement dépasser ces valeurs. C’est pourquoi les ponts de diodes pour applications 12 V sont souvent donnés pour des PIV de 50 V à 200 V.
Pour les systèmes 24 V (tension de charge typique autour de 27,6–29,4 V), la PIV doit être encore plus élevée, car les pics de tension peuvent approcher, voire dépasser ponctuellement 60–70 V. Une bonne pratique consiste à choisir des diodes avec une PIV au moins trois à quatre fois supérieure à la tension nominale du système. Ainsi, pour un réseau 12 V, viser une PIV de 100 V ou plus procure une marge confortable ; pour un réseau 24 V, des diodes 200 V ou 400 V seront préférées, selon les contraintes de coût et d’encombrement.
Ce coefficient de sécurité en tension est particulièrement important sur un bateau, où le réseau DC est rarement « parfait » : câbles longs, connexions parfois oxydées, masses multiples, équipements ajoutés au fil du temps. Tous ces facteurs peuvent favoriser l’apparition de surtensions locales ou de déséquilibres de potentiel. En choisissant un pont de diodes avec une PIV généreuse, on réduit significativement le risque de claquage aléatoire lié à ces phénomènes difficiles à maîtriser.
Sélection des diodes schottky versus diodes silicium standard
Le choix entre diodes silicium standard et diodes Schottky est au cœur de l’optimisation d’un pont redresseur nautique. Les diodes Schottky présentent une chute de tension directe plus faible et une commutation plus rapide, ce qui réduit les pertes par effet Joule et limite la génération de chaleur. À intensité égale, un pont de diodes Schottky chauffe donc moins, ce qui est un avantage considérable dans un compartiment moteur déjà chaud.
En contrepartie, les diodes Schottky offrent généralement une tension inverse de crête plus faible que les diodes silicium classiques et peuvent être plus sensibles aux surtensions et à la température maximale de jonction. Sur un bateau soumis à des variations de régime, à des pics de charge et à un environnement thermique sévère, il est donc crucial de sélectionner des modules Schottky spécifiquement prévus pour l’électronique de puissance, avec une PIV et une plage de température compatibles avec l’usage marin.
Dans de nombreuses modernisations (upgrade d’un alternateur d’origine automobile vers une configuration marine haute performance), l’adoption d’un pont de diodes Schottky permet de gagner quelques dixièmes de volt en sortie. Ce gain peut paraître modeste, mais il se traduit par un courant de charge plus élevé, une meilleure capacité à atteindre la tension cible des batteries AGM ou Lithium, et un rendement global amélioré. Pour autant, le choix final doit toujours équilibrer coût, robustesse et simplicité : sur de petites installations peu sollicitées, un pont silicium correctement dimensionné reste souvent suffisant.
Diagnostic et symptômes de défaillance du pont de diodes
Lorsqu’un système de charge commence à se comporter de manière erratique à bord – batterie qui ne se recharge plus correctement, témoin de charge qui clignote, tension instable au tableau – le pont de diodes fait partie des suspects principaux. Une seule diode en défaut peut suffire à perturber le fonctionnement de tout l’alternateur, voire à immobiliser le bateau si la batterie de démarrage ne reçoit plus de charge.
Heureusement, il existe des méthodes relativement simples pour diagnostiquer l’état du pont redresseur, que ce soit à l’aide d’un multimètre numérique ou en observant certains symptômes typiques. Une approche méthodique permet de distinguer une panne de diode d’un problème de régulateur, de connexion ou de batterie défectueuse, et ainsi d’éviter un remplacement inutile de l’alternateur complet.
Mesure de la résistance ohmique des diodes au multimètre numérique
La première étape du diagnostic consiste souvent à tester les diodes individuellement avec un multimètre numérique muni d’une fonction « test de diode ». Alternateur déposé et pont de diodes accessible, on mesure la chute de tension dans le sens direct (sonde rouge sur l’anode, noire sur la cathode) puis dans le sens inverse (polarité inversée). En fonctionnement normal, la diode doit présenter une faible chute de tension (généralement entre 0,3 et 0,7 V selon le type) en direct, et une résistance très élevée (ou « OL ») en inverse.
Un résultat montrant une conduction quasi nulle dans les deux sens suggère une diode en court-circuit, tandis qu’une résistance infinie dans les deux sens indique un circuit ouvert (diode coupée). Comme les ponts redresseurs d’alternateur nautique intègrent souvent plusieurs diodes sur un même support, il est parfois nécessaire de repérer précisément les broches et d’isoler certaines connexions pour obtenir une mesure fiable. La documentation du fabricant ou les schémas d’atelier des alternateurs Valeo, Hitachi, Balmar ou autres sont alors précieux.
Détection d’une diode en court-circuit ou en circuit ouvert
Une diode en court-circuit à l’intérieur du pont de diodes se manifeste souvent par un alternateur qui « force », échauffe beaucoup et peut provoquer la fusion d’un fusible ou la détérioration du régulateur. Dans certains cas, la batterie se décharge même moteur à l’arrêt, car le court-circuit interne permet un retour de courant vers l’alternateur. Inversement, une diode en circuit ouvert réduit la capacité de l’alternateur à délivrer son courant nominal, entraînant une charge partielle et une tension qui peine à atteindre la consigne, surtout sous forte consommation.
Sur un pont triphasé à six diodes, une seule diode ouverte peut produire une ondulation inhabituelle de la tension (ripple) et des vibrations électriques perceptibles sur certains équipements audio ou électroniques. Le symptôme typique est une tension de charge qui semble correcte à vide, mais qui s’effondre ou fluctue fortement dès que l’on allume des consommateurs importants (frigo, guindeau, propulseur). Face à ces signes, tester systématiquement les diodes permet de confirmer ou d’infirmer l’hypothèse d’un pont redresseur défaillant.
Analyse des fluctuations de tension de charge anormales
Une tension de charge instable au tableau, oscillant sans raison apparente entre des valeurs trop hautes et trop basses, peut révéler un problème de pont de diodes, mais aussi de régulateur ou de connexions. Pour affiner le diagnostic, il est utile de mesurer la tension directement aux bornes de la batterie et, si possible, à la sortie de l’alternateur (borne B+). Un écart significatif entre ces deux points peut indiquer une chute de tension dans le câblage plutôt qu’un défaut du pont redresseur.
Lorsque le pont de diodes commence à faiblir thermiquement (microfissures internes, soudure partiellement rompue), la tension de charge peut être correcte à froid, puis se dégrader rapidement à chaud. Vous observez alors une tension qui chute après quelques minutes de fonctionnement, ou qui varie au gré des régimes moteur et des bosses dans la mer. Ce comportement aléatoire est typique des défaillances thermiques : les dilatations et vibrations modifient temporairement le contact interne des diodes, produisant des coupures ou des résistances parasites.
Identification des signes de surchauffe et corrosion saline
Un examen visuel du pont redresseur apporte souvent des indices précieux. Des discolorations brunes ou noires autour des diodes, un vernis jauni ou craquelé, voire des traces de plastic fondu signalent une surchauffe chronique. Dans un milieu marin, la corrosion saline se manifeste par des dépôts blanchâtres ou verdâtres sur les connexions, des broches ternies ou des soudures piquées. Ces défauts de surface augmentent la résistance de contact, génèrent des points chauds locaux et accélèrent la dégradation des diodes.
Si le pont de diodes est déporté sur un dissipateur externe, il convient de vérifier également l’état des fixations mécaniques et de la graisse thermique éventuelle. Un module mal serré, légèrement desserré par les vibrations, perd son contact thermique optimal avec le dissipateur, ce qui peut suffire à déclencher une spirale de surchauffe. Dans le doute, un remplacement préventif du pont redresseur est souvent plus économique que d’attendre la panne complète en mer, avec le risque de se retrouver sans charge batterie au pire moment.
Procédure de remplacement et maintenance préventive du pont redresseur
Remplacer un pont de diodes sur un alternateur de bateau demande de la méthode, mais reste à la portée d’un plaisancier soigneux disposant d’un minimum d’outillage. L’enjeu principal est d’éviter tout court-circuit accidentel, de respecter la polarité des connexions et de préserver au mieux les capacités de dissipation thermique du nouvel élément. Une intervention bien réalisée prolonge significativement la durée de vie de l’alternateur et améliore la fiabilité du système de charge.
Au-delà du simple remplacement curatif, une approche de maintenance préventive – inspection régulière, nettoyage, vérification des serrages et des températures de fonctionnement – permet de détecter les signes avant-coureurs de fatigue du pont redresseur. Mieux vaut intervenir lors d’une escale tranquille ou à quai que d’attendre qu’une diode rende l’âme au milieu d’une traversée.
Démontage sécurisé du pont de diodes sur alternateur valeo ou hitachi
La première étape consiste toujours à travailler en sécurité : couper le coupe-batterie principal, vérifier l’absence de tension sur les bornes de l’alternateur et, si nécessaire, débrancher la batterie pour éviter tout retour de courant. Sur de nombreux moteurs, l’alternateur doit être déposé pour accéder confortablement au pont de diodes, surtout sur les modèles Valeo ou Hitachi compacts.
Une fois l’alternateur sur l’établi, on retire le carter arrière en notant soigneusement l’emplacement des vis et des entretoises. Le pont redresseur apparaît alors, généralement fixé par quelques vis et relié aux enroulements statoriques par des soudures ou des cosses serties. Il est essentiel de repérer chaque connexion (photos, repères au marqueur) avant démontage. On dessoude ou débranche les fils du stator, on dévisse le pont redresseur et on le sort délicatement en évitant de forcer sur les pattes de connexion.
Application de graisse thermoconductrice et étanchéité marine
Avant de monter le nouveau pont de diodes, il est recommandé de nettoyer soigneusement la surface de contact sur le carter de l’alternateur ou le dissipateur externe. Toute trace d’ancienne graisse, de corrosion ou d’oxydation doit être éliminée à l’aide d’un chiffon propre et, si besoin, d’un abrasif très fin. On applique ensuite une fine couche homogène de graisse thermoconductrice sur la base du module, de manière à améliorer la conduction thermique sans créer de surépaisseur isolante.
Dans un environnement marin, l’étanchéité est également cruciale : certaines références de ponts redresseurs sont déjà tropicalisées (vernis de protection, encapsulage). À défaut, un vernis de tropicalisation adapté à l’électronique peut être appliqué avec modération sur les parties exposées (hors surfaces de contact thermique) pour limiter les effets de l’humidité et des embruns. Les vis de fixation peuvent recevoir une goutte de frein-filet faible et, dans certains cas, une rondelle grower ou frein pour résister aux vibrations du moteur.
Vérification post-installation et calibrage du régulateur de charge
Une fois le pont de diodes remonté, les connexions ressoudées ou rebranchées et l’alternateur réinstallé sur le moteur, vient le moment des essais. On rebranche la batterie, on vérifie le bon serrage de toutes les cosses (B+, masse, excitation) puis on démarre le moteur. À l’aide d’un multimètre, on mesure la tension aux bornes de la batterie à différents régimes et sous différentes charges. L’objectif est de vérifier que la tension atteint bien la consigne du régulateur (par exemple 14,4 V pour un parc AGM 12 V) sans fluctuation anormale.
Si un régulateur externe est utilisé (Balmar, Victron Energy, Mastervolt), il peut être nécessaire de recalibrer certains paramètres après le remplacement du pont redresseur : limitation de courant, seuils de tension, compensation en température. Certains modèles permettent également de définir une température maximale d’alternateur, au-delà de laquelle le courant de charge sera réduit. Prendre le temps d’ajuster ces réglages garantit que le nouveau pont de diodes travaillera dans sa zone de confort, même lors de longues périodes de charge intensive.
Compatibilité du pont de diodes avec les systèmes de gestion énergétique modernes
Les bateaux actuels s’équipent de plus en plus de systèmes de gestion énergétique avancés : moniteurs de batterie sophistiqués, répartiteurs électroniques, convertisseurs/chargeurs intelligents, réseaux NMEA 2000 ou CANBus pour centraliser les informations. Dans cet écosystème complexe, le pont de diodes reste un composant discret, mais sa compatibilité avec ces technologies de gestion est déterminante.
Un pont redresseur sous-dimensionné, mal refroidi ou inadapté aux tensions et courants en jeu peut devenir le maillon faible d’une installation par ailleurs très moderne. Inversement, un pont correctement choisi et intégré – avec diodes Schottky si nécessaire, marge de PIV suffisante, gestion thermique soignée – permet aux régulateurs intelligents, BMS et autres contrôleurs de travailler dans des conditions optimales. En comprenant précisément le rôle de ce composant et en lui accordant l’attention qu’il mérite, vous mettez toutes les chances de votre côté pour disposer d’un système de charge fiable, performant et durable à bord de votre bateau.
