Le démarreur constitue l’élément moteur indispensable pour lancer votre moteur, qu’il s’agisse d’un véhicule terrestre ou d’une embarcation. Au cœur de ce système électromécanique, le porte-balais joue un rôle crucial mais souvent méconnu. Cette pièce assure la transmission du courant électrique vers l’induit rotatif, permettant ainsi la rotation nécessaire au démarrage. Lorsque le porte-balais présente une défaillance, les symptômes peuvent être déroutants et difficiles à identifier pour un utilisateur non averti. Pourtant, un diagnostic précis de ce composant permet d’éviter des remplacements coûteux et inutiles du démarreur complet. Cette expertise devient particulièrement pertinente dans le contexte nautique, où l’environnement marin accélère l’usure des composants électriques.
Anatomie et fonction du porte-balais dans le circuit électrique du démarreur
Le porte-balais représente un assemblage sophistiqué qui assure l’interface électrique entre la partie fixe et la partie mobile du démarreur. Comprendre son architecture permet d’anticiper les modes de défaillance et d’optimiser les interventions de maintenance. Ce composant intègre plusieurs éléments techniques dont la coordination garantit la transmission efficace du courant électrique.
Rôle des balais de charbon dans la transmission du courant au rotor
Les balais de charbon constituent l’élément de contact physique entre le circuit d’alimentation et le collecteur rotatif. Fabriqués à partir d’un mélange de graphite et de cuivre, ces balais présentent des propriétés conductrices optimales tout en minimisant l’usure du collecteur. Leur composition spécifique leur confère une résistance électrique suffisamment basse pour permettre le passage d’un courant important, pouvant atteindre 300 à 400 ampères lors du démarrage. La surface de contact entre le balai et le collecteur mesure généralement entre 50 et 100 mm², dimensionnée pour supporter cette intensité sans échauffement excessif. Le courant traverse les balais pour atteindre l’induit, créant ainsi le champ magnétique nécessaire à la rotation du rotor.

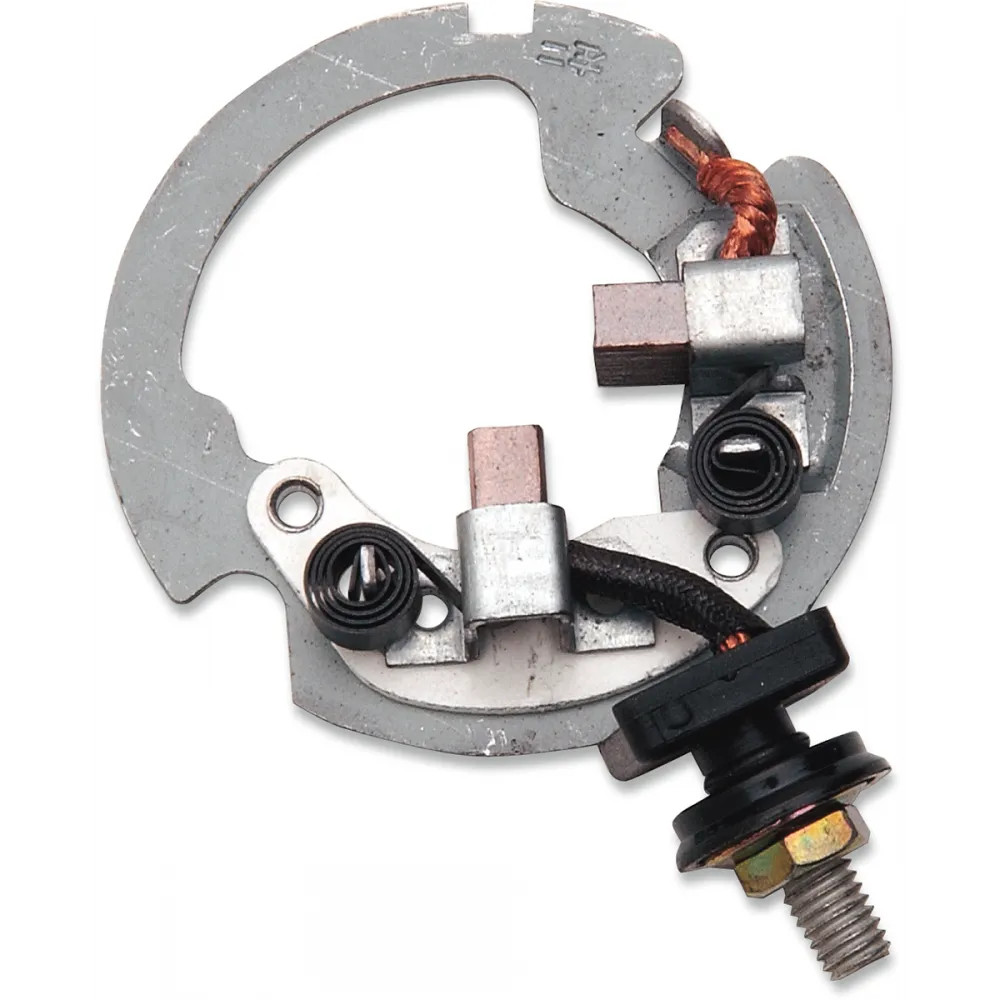

Architecture du porte-balais : ressorts de pression et gaine isolante
Le porte-balais s’articule autour d’une structure isolante en bakélite ou en matériau composite moderne capable de résister à des températures dépassant 150°C. Cette structure accueille des logements cylindriques dans lesquels coulissent les balais. Chaque balai est maintenu en pression contre le collecteur par un ressort hélicoïdal calibré exerçant une force comprise entre 500 et 800 grammes. Cette pression doit rester constante pour garantir un contact électrique optimal sans provoquer d’usure prématurée du collecteur. Les connexions électriques sont réalisées par des tresses souples en cuivre reliant chaque balai au circuit d’alimentation, permettant ainsi le mouvement des balais tout en assurant une conductivité maximale. L’isolation électrique entre les différents balais et par rapport à la masse du démarreur représente un paramètre critique pour éviter les courts-circuits.
Interaction entre collecteur à lamelles et balais dans le démarreur bosch ou valeo
Le collecteur à lamelles constitue la surface de contact rotative avec laquelle les balais interagissent. Composé de segments de cuivre séparés par des isolants en mica, ce collecteur présente généralement entre 12 et 24 lamelles selon la puissance du
collecteur. Lorsque le démarreur est alimenté, les balais glissent sur ces lamelles en suivant la rotation de l’induit, assurant ainsi une commutation progressive des enroulements. Sur les démarreurs Bosch ou Valeo couramment montés en nautisme, la géométrie des balais et l’angle d’attaque sur le collecteur sont optimisés pour limiter les étincelles et l’échauffement. Si le porte-balais se déforme ou si un balai se bloque dans son logement, la pression de contact devient inégale, ce qui provoque des arcs électriques, une usure en facettes du collecteur et, à terme, une perte notable de couple au démarrage. C’est cette interaction délicate entre collecteur à lamelles et balais qui fait du porte-balais un organe de précision, bien plus important qu’il n’y paraît au premier coup d’œil.
Positionnement du porte-balais sur les démarreurs à réduction de vitesse
Sur les démarreurs à réduction de vitesse, de plus en plus utilisés sur les moteurs de bateau pour réduire le courant absorbé, le porte-balais est généralement situé dans la partie arrière du corps de démarreur, autour du palier supportant l’induit. Le train épicycloïdal de réduction étant placé en tête, côté pignon d’attaque, la zone du porte-balais est relativement protégée des projections d’huile mais reste exposée à l’humidité ambiante. Cette configuration impose un alignement très précis entre l’induit, le collecteur et le porte-balais pour éviter tout faux-rond qui provoquerait un appui irrégulier des balais. Lors d’un démontage pour diagnostic, il est donc crucial de repérer le positionnement initial du porte-balais par rapport au carter, notamment sur certains démarreurs où un indexage ou un détrompeur assure le calage angulaire.
Dans le contexte nautique, les démarreurs à réduction sont appréciés pour leur capacité à délivrer un couple élevé tout en limitant la consommation électrique, un atout lorsque vous comptez sur une batterie de servitude loin de toute prise de quai. Cependant, cette architecture compacte rend le porte-balais légèrement plus difficile d’accès que sur les anciens modèles à entraînement direct. Vous devrez parfois déposer complètement le démarreur et ouvrir le capot arrière pour accéder au porte-balais, ce qui justifie de préparer l’intervention avec un plan clair et les bons outils. Enfin, le positionnement proche du palier arrière signifie qu’un jeu excessif de l’induit ou un roulement fatigué peut aussi influencer l’usure des balais, d’où l’importance d’une inspection globale du démarreur plutôt que de se focaliser uniquement sur le porte-balais.
Symptômes caractéristiques d’un dysfonctionnement du porte-balais
Reconnaître à temps les symptômes d’un porte-balais défaillant sur un démarreur de bateau permet souvent d’éviter la panne totale… et l’impossibilité de quitter le mouillage. Les signes avant-coureurs sont parfois subtils, parfois très nets, mais ils obéissent à une certaine logique technique. Vous remarquerez souvent une évolution progressive, avec d’abord des démarrages hésitants, puis des réactions aléatoires, avant que le démarreur ne cesse complètement de tourner. Examinons les manifestations les plus typiques qui orientent le diagnostic vers le porte-balais plutôt que vers la batterie, le solénoïde ou l’induit.
Claquement métallique sans entraînement du volant moteur
Le premier symptôme fréquemment rapporté par les plaisanciers est un claquement métallique net, parfois répété, lorsque l’on actionne le contact, sans que le moteur ne se lance. Ce bruit correspond, dans la plupart des cas, à l’action du solénoïde qui pousse le pignon d’attaque vers la couronne du volant moteur, mais sans que l’induit du démarreur ne tourne réellement. Autrement dit, la partie mécanique réagit, mais la partie électrique interne, où intervient le porte-balais, reste muette. Si la batterie est correctement chargée et que les connexions principales sont en bon état, cette dissociation entre claquement et rotation doit immédiatement faire suspecter un défaut de contact au niveau des balais.
Concrètement, un ou plusieurs balais peuvent être trop usés, grippés dans leur logement ou mal pressés sur le collecteur en raison d’un ressort fatigué. Le courant d’excitation nécessaire pour alimenter l’induit ne circule alors que partiellement, voire plus du tout, malgré un solénoïde parfaitement fonctionnel. Vous pouvez comparer cette situation à un interrupteur dont la manette bouge bien, mais dont les contacts internes sont brûlés : le geste est là, le bruit aussi, mais le courant ne passe pas. Lorsque ce scénario se répète, il est fortement recommandé de déposer le démarreur pour contrôler le porte-balais avant que la panne ne devienne totale au moment le moins opportun.
Rotation saccadée du démarreur avec perte de puissance
Un autre symptôme typique d’un porte-balais en fin de vie est une rotation saccadée du démarreur, avec des à-coups et une nette perte de puissance. Vous entendez le démarreur tenter de lancer le moteur, mais la vitesse de rotation varie, comme si l’alimentation électrique était intermittente. Dans certains cas, le démarreur tourne normalement pendant une seconde, puis ralentit brutalement, avant de reprendre momentanément de la vigueur. Ce comportement est souvent confondu avec une batterie faible, mais il provient fréquemment d’un mauvais contact entre les balais et le collecteur.
Lorsque l’un des balais perd momentanément le contact à cause d’une usure prononcée, d’un logement encrassé ou d’un ressort qui ne pousse plus suffisamment, le courant ne se répartit plus correctement entre les enroulements de l’induit. Il en résulte une commutation irrégulière, d’où ces variations de couple au démarrage. Sur un bateau, ce phénomène peut être accentué par les vibrations et les chocs dus à la mer, qui déplacent légèrement les balais ou les faisceaux. Si vous observez ces rotations saccadées malgré une tension batterie correcte et des câbles bien serrés, le porte-balais figure parmi les suspects prioritaires à examiner en détail.
Absence totale de réaction malgré un solénoïde fonctionnel
Dans certains cas, le démarreur ne présente plus aucune réaction mécanique, même si le solénoïde semble recevoir l’ordre de démarrer (voyants qui s’éteignent légèrement, relais qui claque ailleurs dans le circuit, etc.). Vous tournez la clé ou appuyez sur le bouton de démarrage, et rien ne se passe : aucun bruit de rotation, aucun effort perceptible du moteur. Pourtant, la batterie a été testée, les connexions principales sont propres, et le solénoïde “colle” correctement lorsqu’il est alimenté directement. Ce paradoxe pointe très clairement vers un problème interne au démarreur, souvent localisé au niveau du porte-balais ou du collecteur.
Lorsque les balais sont complètement usés ou cassés, le circuit de puissance vers l’induit est purement et simplement ouvert. Le solénoïde peut rapprocher les contacts principaux, mais le courant ne trouve aucun chemin efficace vers le rotor. Dans ce cas de figure, mesurer la tension aux bornes de sortie du porte-balais permet de confirmer que le courant n’atteint pas l’induit malgré une alimentation correcte en amont. Sur un bateau, où le système électrique est parfois complexe (coupe-batteries, relais de charge, répartiteurs), vérifier cette chaîne logique évite de rechercher inutilement la panne dans le faisceau alors que la cause se situe au cœur du démarreur.
Odeur de brûlé et étincelles visibles au niveau du collecteur
Enfin, un signe alarmant mais très révélateur d’un porte-balais en souffrance est l’apparition d’une odeur de brûlé, parfois accompagnée de petites étincelles visibles par les ouvertures de ventilation du démarreur. Ces arcs électriques traduisent une mauvaise répartition du courant sur le collecteur, due soit à des balais trop courts, soit à un encrassement important, soit encore à un défaut d’isolement du porte-balais. Lorsqu’un balai ne porte plus correctement, le courant a tendance à “sauter” d’une lamelle à l’autre, produisant des micro-arcs qui chauffent anormalement la zone.
En environnement marin, où les brouillards salins augmentent la conductivité des dépôts, ces phénomènes peuvent s’accélérer, transformant une légère oxydation en véritable point chaud électrique. Si vous sentez une odeur suspecte après plusieurs tentatives de démarrage, il est vivement conseillé de cesser les essais et de démonter le démarreur pour inspection. Ignorer ce symptôme peut conduire à la destruction du collecteur, voire à un début de fusion des éléments isolants du porte-balais, ce qui imposera alors le remplacement complet du démarreur plutôt qu’une simple réfection du sous-ensemble balais/porte-balais.
Protocole de diagnostic électrique avec multimètre numérique
Une fois les symptômes identifiés, la prochaine étape consiste à confirmer le diagnostic du porte-balais par des mesures électriques rigoureuses. Un multimètre numérique moderne, même d’entrée de gamme, permet déjà de réaliser une grande partie des contrôles nécessaires sur le démarreur de bateau. L’objectif n’est pas de se transformer en laboratoire mobile, mais de vérifier, méthodiquement, la continuité des circuits, l’isolement par rapport à la masse et la présence de tensions suffisantes en fonctionnement. En combinant quelques tests simples, vous pourrez distinguer une panne de porte-balais d’un problème d’induit, de solénoïde ou de faisceau d’alimentation.
Test de continuité sur les balais déconnectés du circuit
Le premier test consiste à vérifier la continuité des balais eux-mêmes une fois le porte-balais déposé ou au moins partiellement dégagé. En position ohmmètre, votre multimètre doit afficher une très faible résistance entre la tresse de chaque balai et sa surface de contact (quelques dixièmes d’ohm au maximum). Si la valeur mesurée est infinie ou très élevée, cela indique une rupture de la tresse, un mauvais sertissage ou une fracture interne du balai. Ce test simple élimine d’emblée les cas où l’alimentation ne parvient même pas jusqu’au graphite.
Vous pouvez également contrôler la continuité entre chaque tresse de balai et la borne correspondante du porte-balais (souvent une languette ou un plot de soudure relié au faisceau interne du démarreur). Une résistance anormalement élevée signale un point de transition fatigué, parfois dissimulé sous une gaine isolante ou un manchon thermo-rétractable. Sur certains démarreurs de bateau exposés au sel, il n’est pas rare de trouver des tresses vert-de-gris, dont les brins internes sont partiellement corrodés : la résistance augmente, la chute de tension aussi, et le couple disponible chute au démarrage.
Mesure de la résistance entre porte-balais et masse du carter
Le second test, tout aussi important, concerne l’isolement du porte-balais par rapport à la masse du démarreur. En théorie, aucun des balais ne doit être en contact direct avec le carter métallique, sous peine de court-circuit. Pour le vérifier, placez la pointe noire du multimètre sur une partie métallique propre du carter et la pointe rouge successivement sur chaque tresse ou borne de balai, en position ohmmètre ou test de continuité. La valeur attendue est une résistance infinie (ou au moins supérieure à plusieurs mégaohms) sur un appareil doté de la fonction de mesure d’isolement.
Si vous obtenez une valeur faible ou un bip de continuité, cela révèle un défaut d’isolement du porte-balais, souvent dû à une fissure de la bakélite, à un dépôt conducteur (huile, sel, carbone) ou à une vis de fixation qui vient toucher une partie active. Ce genre de défaut peut se manifester de façon aléatoire, en fonction de la température ou des vibrations du bateau, rendant la panne difficile à reproduire en atelier. C’est pourquoi cette mesure de résistance à la masse est un outil précieux pour valider l’intégrité globale du porte-balais et de son support isolant.
Vérification de la tension d’alimentation aux bornes du porte-balais
Une fois la continuité et l’isolement vérifiés, il est utile de contrôler la tension réellement disponible aux bornes du porte-balais lorsque le démarreur est sollicité. Pour cela, démarreur remonté mais accessible, positionnez le multimètre en mesure de tension continue, la pointe noire sur la masse moteur et la pointe rouge sur la borne d’entrée du circuit de balais (souvent la liaison entre solénoïde et porte-balais). Demandez ensuite à un assistant d’actionner le contact de démarrage pendant quelques secondes. La tension mesurée doit rester proche de la tension batterie, avec une légère chute admissible (par exemple 11 V à 11,5 V pour une batterie de 12 V en charge).
Si la tension chute brutalement en dessous de 9 V dès que le solénoïde s’enclenche, cela peut indiquer soit une batterie insuffisamment chargée, soit un câblage sous-dimensionné ou oxydé, soit un court-circuit partiel dans l’induit. À l’inverse, si la tension reste correcte sur la borne d’entrée du porte-balais mais que le démarreur peine à tourner, il est intéressant de mesurer la tension sur la borne de sortie interne vers l’induit. Une différence trop importante entre ces deux points traduit une chute de tension interne au porte-balais, typiquement liée à des balais usés ou à des connexions internes dégradées.
Analyse de la chute de tension sous charge avec oscilloscope
Pour aller plus loin dans le diagnostic, notamment sur des installations critiques (bateaux de voyage, unités professionnelles), l’utilisation d’un oscilloscope portable permet d’observer en détail la chute de tension sous charge lors de la phase de démarrage. Contrairement au multimètre, qui donne une valeur moyenne, l’oscilloscope révèle les variations rapides de tension, les pics et les creux qui trahissent un mauvais comportement de commutation au niveau des balais et du collecteur. Vous pouvez par exemple connecter une sonde de tension entre la borne d’entrée du porte-balais et la masse, et enregistrer la courbe lors de plusieurs tentatives de démarrage.
Si le porte-balais est en bon état, la tension chute de façon relativement régulière au moment de l’appel de courant, puis se stabilise durant la rotation du démarreur. En cas de balais grippés ou d’appui irrégulier, la courbe présente au contraire des dents de scie marquées, avec des micro-coupures qui correspondent aux pertes de contact successives. Ce type d’analyse peut sembler sophistiqué, mais certains ateliers maritimes s’y réfèrent de plus en plus, de la même manière qu’on contrôle aujourd’hui combien de temps on peut stocker un carburant en consultant des ressources spécialisées sur des sujets comme combien de temps peut on stocker du gasoil. L’idée est la même : anticiper les défaillances et fiabiliser l’ensemble de la chaîne de démarrage.
Inspection visuelle et mécanique du porte-balais démonté
Aussi précis que soient les tests électriques, rien ne remplace une inspection visuelle et mécanique approfondie du porte-balais une fois le démarreur démonté. En ouvrant le capot arrière du démarreur de bateau, vous accédez directement au cœur du système : balais, ressorts, support isolant et collecteur à lamelles. Cette étape permet de confirmer les hypothèses posées lors des mesures à l’ohmmètre et d’évaluer concrètement l’usure et l’état général des composants. Comme pour une visite médicale, on ne se contente pas d’écouter le pouls : on observe, on palpe, on cherche les signes physiques d’un dysfonctionnement.
Évaluation de l’usure des balais : seuil critique de 5 millimètres
Le premier critère à examiner est la longueur résiduelle des balais de charbon. Chaque constructeur spécifie une valeur minimale, mais en pratique, lorsqu’un balai atteint environ 5 mm de longueur utile ou moins, il doit être remplacé sans hésitation. Mesurez chaque balai avec un pied à coulisse ou, à défaut, comparez-le à un balai neuf de référence si vous en avez un sous la main. Les quatre balais (ou plus selon le modèle) doivent présenter des longueurs proches ; une différence marquée entre eux trahit un problème de pression ou d’alignement.
Observez également la surface de contact : elle doit être lisse, légèrement polie, avec une empreinte courbe correspondant parfaitement au rayon du collecteur. Des facettes, des creux ou des zones brûlées indiquent un mauvais appui ou des arcs électriques répétés. Dans le cas d’un démarreur de bateau, la présence de particules d’oxydation ou de sel incrustées dans le graphite est un signe d’infiltration d’humidité et de projection d’eau de mer. Même si la longueur paraît encore acceptable, des balais présentant ce type de contamination peuvent être à l’origine d’une chute de performance et justifier un remplacement préventif.
Détection de la rupture ou perte de tension des ressorts de compression
Les ressorts de compression qui maintiennent les balais en appui sur le collecteur sont les garants d’un contact stable dans le temps. À la manière d’un stylo à bille dont le ressort est fatigué, un balai mal pressé perdra progressivement sa capacité à transmettre le courant. Inspectez visuellement chaque ressort : recherchez les ruptures, les déformations, les traces de corrosion ou de recuit (couleur bleutée) qui trahissent une surchauffe. Pressez légèrement sur le balai pour évaluer la force de rappel ; tous les ressorts doivent offrir une résistance similaire.
Si l’un des ressorts semble nettement plus mou que les autres, ou si sa course est limitée par des dépôts ou une déformation, le balai concerné ne travaillera pas correctement, même s’il est encore assez long. Sur un démarreur de bateau, exposé à des cycles de démarrage répétés après de longues périodes d’inactivité, les ressorts peuvent se gripper ou perdre une partie de leur tension nominale. Remplacer uniquement un ressort fatigué est rarement conseillé : il vaut mieux changer l’ensemble des ressorts ou le porte-balais complet pour garantir une pression homogène sur tout le collecteur.
Identification des fissures sur le support isolant en bakélite
Le support isolant, souvent en bakélite ou en composite, assure à la fois le positionnement mécanique des balais et leur isolement électrique par rapport au carter. Avec le temps, les chocs thermiques, les vibrations et l’exposition à l’humidité peuvent provoquer des microfissures ou des éclats. Examinez attentivement cette pièce sous un bon éclairage, en particulier autour des zones de fixation, des logements de balais et des passages de vis ou de rivets. Toute fissure qui s’étend d’une zone de fixation vers un logement de balai doit être considérée comme critique.
Ces défauts structurels peuvent conduire à des déplacements progressifs des balais, à une perte d’isolement ou à des courts-circuits localisés. Dans l’environnement marin, où le sel s’infiltre facilement dans la moindre fissure, un support en bakélite endommagé se transforme vite en conducteur partiel, rendant le diagnostic électrique très aléatoire. Si vous identifiez ce type de défaut, la solution la plus fiable consiste à remplacer le porte-balais complet plutôt que d’essayer une réparation de fortune avec des colles ou des résines, qui risqueraient de céder à la prochaine montée en température.
Examen du collecteur à lamelles : rainurage, encrassement et oxydation
Le collecteur à lamelles, même s’il ne fait pas partie intégrante du porte-balais, doit être inspecté en parallèle, car son état influence directement le comportement des balais. Observez la surface de contact : elle doit être régulière, d’une couleur cuivre uniforme, avec des rainures très fines entre les lamelles. Si vous remarquez des creusements prononcés, des zones noircies, des lamelles qui dépassent ou qui s’enfoncent, le collecteur a probablement subi des arcs répétés ou un mauvais appui des balais. Un léger surfaçage au tour ou au papier abrasif très fin (grain 600 à 1000) peut parfois suffire à lui redonner une géométrie correcte, à condition de respecter des tolérances serrées et de bien nettoyer ensuite les résidus.
L’encrassement et l’oxydation constituent également des indicateurs précieux. Un dépôt noir et gras mêlant poussières de balais et huile moteur réduit la qualité du contact électrique et favorise les échauffements. Sur un bateau, ces dépôts peuvent être aggravés par des projections d’eau salée qui laissent des traces verdâtres sur le cuivre. Un nettoyage minutieux à l’alcool isopropylique ou à un nettoyant contact adapté, suivi d’un soufflage d’air sec, s’impose avant de remonter le porte-balais. N’oubliez pas de vérifier que les rainures d’isolement entre lamelles ne sont pas remplies de poussière conductrice, ce qui pourrait créer des courts-circuits entre segments lors des appels de courant élevés.
Causes fréquentes de défaillance prématurée du porte-balais
Comprendre pourquoi un porte-balais de démarreur de bateau lâche prématurément est essentiel pour éviter de reproduire la même panne après réparation. Dans la plupart des cas, il ne s’agit pas d’un simple “défaut de pièce”, mais d’un ensemble de facteurs liés aux conditions d’utilisation et à l’environnement marin. L’humidité, le sel, les vibrations, les démarrages répétés et une batterie faiblement entretenue se conjuguent pour accélérer l’usure des balais, fatiguer les ressorts et dégrader les isolants. En identifiant ces causes, vous pourrez adapter vos pratiques de maintenance et prolonger significativement la durée de vie du système de démarrage.
Parmi les facteurs les plus courants, on retrouve les démarrages prolongés dus à des problèmes de mise en route moteur (préchauffage insuffisant, alimentation en carburant perturbée, filtre colmaté, etc.). À chaque tentative de plusieurs secondes, le démarreur chauffe, le courant reste élevé, et le porte-balais subit un stress thermique important. Sur le long terme, cela durcit la bakélite, fatigue les ressorts et “cuit” littéralement la surface des balais. De plus, une batterie vieillissante oblige parfois à multiplier les essais, augmentant encore l’usure. Il est donc logique de considérer l’entretien du moteur et de la batterie comme une forme de protection indirecte du porte-balais.
L’environnement salin joue également un rôle majeur. Même si le démarreur est situé dans un compartiment moteur, les embruns et la condensation apportent leur lot de chlorures qui s’infiltrent par les évents de refroidissement. Ces dépôts accélèrent la corrosion des tresses, des ressorts et des composants métalliques du porte-balais. Ajoutez à cela les vibrations propres à la coque et au moteur, ainsi que les chocs liés aux manœuvres ou au clapot, et vous obtenez un cocktail idéal pour provoquer des microfissures et des desserrages. D’où l’importance d’inspections périodiques, surtout avant une grande croisière, même si le démarreur semble encore fonctionner correctement.
Procédure de remplacement et calibration du porte-balais neuf
Lorsque le diagnostic confirme que le porte-balais est la cause principale des difficultés de démarrage, le remplacement s’impose. Sur un démarreur de bateau, cette opération demande un peu plus de préparation que sur une voiture, en raison de l’accessibilité parfois réduite du compartiment moteur et de la présence d’équipements annexes (groupe froid, alternateur de forte puissance, etc.). Toutefois, avec une méthode claire et quelques précautions, un plaisancier averti peut tout à fait réaliser ce remplacement, ou au minimum comprendre les étapes suivies par son mécanicien. L’enjeu est double : monter correctement le porte-balais neuf et vérifier que la pression et l’alignement des balais respectent les spécifications du constructeur.
Démontage sécurisé du démarreur et accès au porte-balais
La première étape consiste à isoler le circuit électrique du bord pour éviter tout court-circuit accidentel. Coupez les coupe-batteries et, si possible, débranchez la borne négative de la batterie moteur. Repérez ensuite le démarreur sur le bloc moteur, souvent situé près de la cloche d’embrayage ou du volant moteur. Avant de déconnecter les câbles, prenez des photos ou notez soigneusement le positionnement des fils, en particulier s’il y a plusieurs alimentations ou un pontage vers d’autres équipements. Débranchez ensuite la grosse cosse d’alimentation et le fil de commande du solénoïde.
Une fois les connexions retirées, déposez les boulons de fixation du démarreur sur le carter moteur. Selon la configuration du bateau, l’accès se fera par le dessus, par le côté ou parfois par une trappe arrière. N’hésitez pas à utiliser une rallonge et des embouts adaptés pour éviter de forcer dans des positions inconfortables. Le démarreur peut être relativement lourd ; prévoyez un appui ou une sangle si l’espace est réduit. Une fois sur l’établi, nettoyez l’extérieur pour éviter d’introduire des saletés à l’intérieur, puis dévissez le capot arrière ou les vis de liaison de carter permettant d’accéder au porte-balais.
Installation correcte des nouveaux balais avec respect de la polarité
Avec le démarreur ouvert, retirez soigneusement l’ancien porte-balais en notant l’orientation des fils et des balais par rapport au collecteur. Certains modèles comportent des balais “positifs” et “négatifs” positionnés de façon alternée ; il est alors crucial de respecter la polarité indiquée sur la pièce neuve ou sur la documentation technique. Montez le nouveau porte-balais en commençant par insérer les balais dans leurs logements, en veillant à ce que les tresses ne soient ni vrillées ni tendues à l’excès. Si le fabricant fournit un gabarit ou un outil pour maintenir les balais en position lors du remontage du collecteur, utilisez-le : cela simplifie grandement l’opération.
Lorsque vous repositionnez l’induit dans le porte-balais, assurez-vous que chaque balai vient se plaquer correctement sur la surface du collecteur, sans être coincé par un bord de logement ou un fil mal routé. Un léger rodage manuel, en faisant tourner l’induit à la main, permet de vérifier que les balais coulissent librement et qu’aucun point dur n’apparaît. Sur certains démarreurs, les balais neufs sont légèrement chanfreinés pour faciliter ce rodage ; si ce n’est pas le cas, un très léger chanfrein à la lime fine peut aider, à condition de ne pas réduire excessivement la surface de contact.
Ajustement de la pression des ressorts selon spécifications constructeur
La pression exercée par les ressorts sur les balais est un paramètre souvent négligé, mais essentiel pour garantir un fonctionnement fiable du démarreur. Trop faible, elle entraîne des pertes de contact et des arcs ; trop forte, elle accélère l’usure du collecteur et augmente la consommation électrique. Les constructeurs de démarreurs donnent généralement une plage de force recommandée (par exemple 500 à 800 g par balai), que les ressorts d’origine respectent. Si vous montez un porte-balais complet de qualité équivalente à la pièce d’origine, vous n’aurez en principe pas à modifier cette pression.
Néanmoins, sur des démarreurs anciens ou reconditionnés, il peut être utile de contrôler visuellement la précontrainte des ressorts et de s’assurer qu’ils ne sont ni comprimés à bloc ni en limite de course. Si les ressorts sont démontables, certains professionnels utilisent un petit dynamomètre pour vérifier la force à une compression donnée. Pour un plaisancier, l’important est surtout de s’assurer que tous les ressorts semblent exercer une pression comparable et que les balais reviennent bien en contact lorsqu’on les écarte légèrement à la main. Toute asymétrie manifeste justifie une vérification ou le remplacement du ressort concerné.
Test fonctionnel sur établi avant remontage sur le véhicule
Avant de réinstaller le démarreur sur le moteur du bateau, il est fortement recommandé de réaliser un test fonctionnel sur l’établi. Branchez le corps du démarreur à la borne négative d’une batterie en bon état à l’aide d’un câble suffisamment dimensionné, et connectez la borne positive au gros plot d’alimentation du solénoïde. En utilisant un câble de commande ou un bouton poussoir, appliquez brièvement le positif sur la borne de commande du solénoïde pour lancer le démarreur. Observez la vitesse de rotation, l’absence de bruits anormaux et de vibrations excessives, ainsi que la régularité de la montée en régime.
Ce test doit être de courte durée pour éviter tout échauffement, mais il vous permettra de vérifier que le nouveau porte-balais assure un contact correct et que le démarreur délivre un couple cohérent. Si vous remarquez des étincelles importantes au niveau du collecteur (visibles par les fentes d’aération), un bruit de frottement ou une odeur de brûlé, interrompez immédiatement l’essai et contrôlez à nouveau le montage des balais et des ressorts. Une fois le test concluant, vous pouvez remonter le démarreur sur le moteur, reconnecter soigneusement les câbles et effectuer un dernier essai à bord. Vous aurez alors l’assurance que le nouveau porte-balais remplit pleinement son rôle, et que votre système de démarrage est prêt à affronter les contraintes particulières de la navigation.
