Dans l’univers portuaire contemporain, le bollard constitue un élément fondamental dont dépend la sécurité de milliers de manœuvres d’amarrage quotidiennes. Ces poteaux métalliques robustes, ancrés solidement dans les infrastructures des quais, représentent bien plus qu’un simple point d’attache : ils incarnent l’interface critique entre la puissance des navires modernes et la stabilité des installations terrestres. Avec l’augmentation constante du tonnage des navires marchands et la densification du trafic maritime international, la compréhension approfondie du fonctionnement, de la conception et de l’utilisation optimale des bollards devient essentielle pour tous les acteurs de l’industrie maritime. La résistance structurelle de ces équipements, leur positionnement stratégique et leur maintenance rigoureuse déterminent directement l’efficacité opérationnelle des ports et la prévention des accidents coûteux.
Anatomie technique du bollard : dimensionnement et matériaux de construction
La conception d’un bollard portuaire résulte d’une ingénierie sophistiquée qui équilibre résistance mécanique, durabilité environnementale et fonctionnalité opérationnelle. Chaque composant, depuis la tête d’amarrage jusqu’aux fondations profondes, répond à des exigences techniques précises définies par les contraintes d’utilisation. Le dimensionnement d’un bollard dépend principalement du tonnage maximal des navires qu’il devra accueillir, des conditions météorologiques locales et du type de marchandises manipulées. Les autorités portuaires doivent impérativement considérer ces paramètres lors de la planification des nouvelles installations ou de la modernisation des infrastructures existantes.
Caractéristiques structurelles du bollard en fonte ductile versus acier galvanisé
Le choix du matériau constitue une décision stratégique majeure influençant directement la longévité et la performance du bollard. La fonte ductile, alliage de fer contenant du carbone sous forme de nodules sphéroïdaux, offre une exceptionnelle résistance à la rupture combinée à une remarquable capacité d’absorption des chocs. Ce matériau présente une limite élastique supérieure à 320 MPa et une résistance à la traction dépassant fréquemment 500 MPa, garantissant une déformation progressive avant rupture. Ces propriétés mécaniques autorisent une flexibilité contrôlée sous contrainte extrême, évitant les ruptures catastrophiques soudaines qui caractérisent les matériaux plus fragiles.
L’acier galvanisé, alternative privilégiée dans certaines configurations, combine la résistance intrinsèque de l’acier structurel avec la protection anticorrosion du zinc. Le processus de galvanisation par immersion à chaud crée une liaison métallurgique entre le substrat d’acier et le revêtement de zinc, formant une barrière sacrificielle qui protège le métal de base pendant plusieurs décennies. Les bollards en acier galvanisé supportent généralement des charges de rupture comprises entre 150 et 400 tonnes selon les spécifications, avec une épaisseur de revêtement zinc variant de 85 à 150 microns. La résistance à la corrosion atmosphérique maritime atteint couramment 25 à 30 ans dans les environnements salins agressifs.
Calcul de la charge de rupture et coefficient de sécurité selon les normes EN 1912
La détermination de la charge de rupture minimale (MBL – Minimum Breaking Load) d’un bollard suit une méthodologie rigoureuse établie par les normes européennes EN 1912 et complétée par
les recommandations de l’OCIMF (Mooring Equipment Guidelines – MEG4) pour les équipements d’amarrage. En pratique, l’ingénieur calcule d’abord les charges maximales probables en service (charges quasi-statiques dues à la traction des aussières, augmentées des effets dynamiques de la houle, du vent et du courant), puis applique un coefficient de sécurité global généralement compris entre 2 et 3. Ainsi, un bollard annoncé pour 100 t de capacité opérationnelle devra présenter une charge de rupture minimale de l’ordre de 200 à 300 t lors des essais de type.
Ce coefficient de sécurité tient compte non seulement des incertitudes sur les efforts réellement appliqués par les navires, mais aussi des dégradations progressives liées à la corrosion, à la fatigue mécanique et aux impacts accidentels. Vous comprendrez donc que surdimensionner légèrement un bollard n’est pas du luxe, mais une assurance indispensable contre les ruptures brutales. Dans les grands terminaux pétroliers, il n’est pas rare de voir des bollards avec des MBL supérieures à 300 t afin de couvrir les scénarios extrêmes, notamment en cas de manœuvres d’urgence ou de remorquage assisté par plusieurs remorqueurs.
Géométrie optimale : bollard simple fût, double cornes et champignon maritime

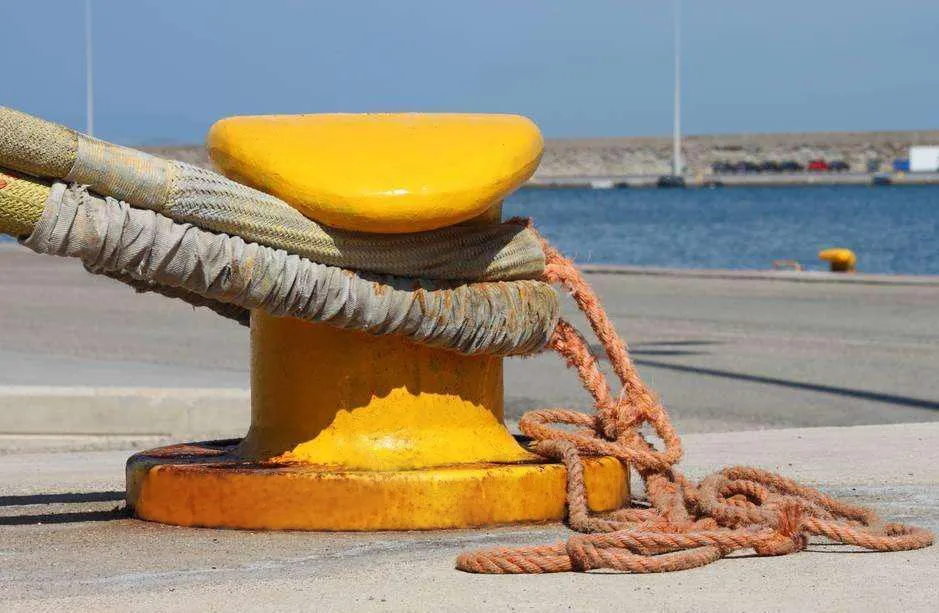

Au-delà du matériau et de la charge de rupture, la géométrie d’un bollard influence fortement la sécurité de l’amarrage et l’ergonomie pour les lamaneurs. Le bollard simple fût, de section cylindrique, reste le modèle le plus basique. Il offre une surface de contact réduite et convient surtout aux petites unités ou aux quais secondaires, où les efforts de traction restent limités. Sa compacité représente un atout dans les zones où l’espace sur le quai est restreint, mais il montre ses limites dès que l’on manipule plusieurs aussières sous des angles variés.

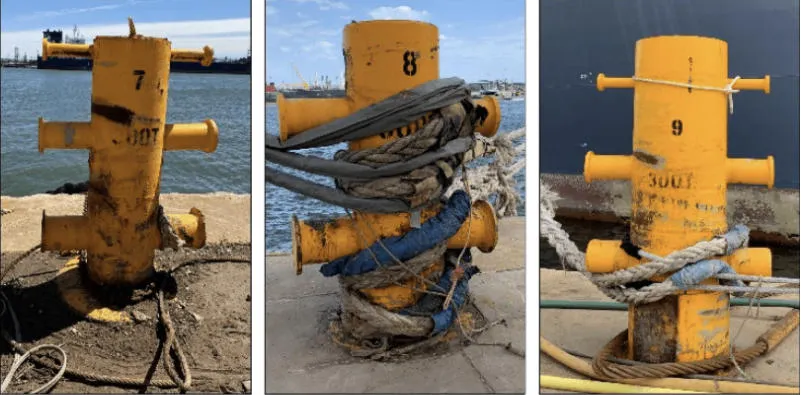

Le bollard à double cornes (ou « corne de cerf ») est aujourd’hui très répandu dans les ports commerciaux. Ses deux excroissances permettent de séparer les lignes, d’éviter les croisements dangereux et de sécuriser les tours morts successifs. Cette géométrie autorise aussi un meilleur contrôle des angles d’attaque des aussières, réduisant les risques de glissement intempestif. Quant au bollard champignon – reconnaissable à sa large tête évasée – il est particulièrement apprécié pour les navires à fort tonnage : la collerette supérieure agit comme un « parapluie » mécanique qui empêche les lignes de sauter, même en cas de variations rapides de tension ou de mouvements latéraux importants du navire.
Le choix entre ces géométries n’est jamais arbitraire : il dépend du type de navires accueillis, de la hauteur de quai, des amplitudes de marée et de la configuration des défenses. Dans les terminaux exposés à de fortes houles résiduelles, on privilégiera des têtes larges et arrondies qui répartissent mieux la pression locale sur les cordages et limitent l’abrasion. À l’inverse, dans les marinas ou les petits ports fluviaux, des bollards plus compacts mais nombreux permettront de combiner finesse de manœuvre et souplesse d’utilisation, notamment lors de passages sensibles comme lorsque vous apprenez comment franchir une écluse.
Système d’ancrage et fondation en béton armé pour bollards portuaires
La performance réelle d’un bollard ne se limite pas à sa tête visible : son système d’ancrage et sa fondation en béton armé constituent la véritable « racine » structurelle de l’équipement. Un bollard correctement dimensionné mais ancré dans un massif béton sous-armé ou dégradé n’offrira qu’une sécurité illusoire. Les règles de l’art imposent donc de concevoir un massif de fondation capable de reprendre, sans rupture ni fissuration excessive, les efforts horizontaux et verticaux transmis par les boulons d’ancrage, souvent précontraints.
Dans la plupart des projets modernes, le bollard est fixé par 4 à 8 tiges d’ancrage en acier haute résistance, scellées chimiquement ou noyées dans un béton de classe C40/50 ou supérieure. L’épaisseur de la dalle, la longueur d’ancrage et le ferraillage de répartition sont calculés à partir de modèles éléments finis ou de formules semi-empiriques issues des guides PIANC et BS 6349. On veille également à limiter les concentrations de contraintes autour des platines par l’ajout de barres de renfort en « cage » et à assurer un enrobage minimal suffisant pour protéger les aciers de la corrosion chlorurée.
Un point souvent négligé concerne le traitement de la zone de transition entre le pied du bollard et la surface du quai. Des défauts de coulis, des nids de gravier ou des fissures de retrait peuvent constituer autant de points faibles où s’infiltreront l’eau de mer et les sels. L’utilisation de coulis de scellement à haute performance (résistance > 60 MPa, retrait compensé) et la mise en œuvre sous stricte maîtrise des temps de prise sont donc essentielles. Enfin, dans les quais sur pieux ou les ducs d’Albe, l’interaction entre le bollard, la tête de pieu et la superstructure métallique doit être analysée dans son ensemble pour garantir une continuité mécanique cohérente.
Répartition des efforts de traction lors des manœuvres d’amarrage
Comprendre comment les efforts se répartissent entre les bollards et les aussières lors d’une manœuvre d’amarrage est indispensable pour dimensionner correctement un terminal portuaire. Un navire immobilisé n’est jamais totalement statique : il « vit » au rythme des vagues, du vent, de la marée et des opérations de chargement. Chaque mouvement engendre des variations de tension dans les lignes, qui se transmettent aux bollards et aux structures de quai. La physique de ces interactions peut sembler complexe, mais quelques principes simples permettent de mieux les appréhender et d’anticiper les situations à risque.
Physique de la tension exercée par les aussières et câbles synthétiques
Les aussières modernes sont souvent constituées de fibres synthétiques à haute performance (polyester, HMPE, polypropylène) ou de câbles mixtes combinant âme métallique et gaine textile. Leur comportement mécanique diffère sensiblement des anciennes aussières en chanvre : elles présentent une plus grande résistance spécifique, mais aussi une élasticité qui joue un rôle clé dans l’amortissement des chocs. Lorsqu’un navire se déplace légèrement sous l’effet de la houle, l’aussière se tend, s’allonge puis restitue une partie de l’énergie sous forme de traction sur le bollard.
On peut assimiler ce système à un ressort amorti connecté entre le navire et le quai. Si le ressort est trop rigide (câble acier peu extensible), la moindre variation de position générera des pics de tension très élevés, susceptibles d’atteindre rapidement la MBL de la ligne ou la limite de charge du bollard. À l’inverse, une aussière trop élastique augmentera les mouvements relatifs du navire, compliquant les opérations de chargement et de déchargement. Le bon compromis consiste donc à combiner des lignes à élasticité modérée avec des dispositifs d’amortissement (amortisseurs de ligne, winches à tension constante) et un schéma d’amarrage bien pensé.
Dans ce contexte, le bollard agit comme un point d’application fixe pour les forces longitudinales, transversales et parfois verticales issues des tensions dans les aussières. Les ingénieurs simulent ces efforts en considérant les masses du navire, les raideurs des lignes et les conditions environnementales de projet. Une question revient souvent : « Quelle partie du système cèdera en premier en cas de surcharge ? » En principe, la rupture doit se produire dans la ligne (un élément remplaçable) et non au niveau du bollard ou de la structure du quai, d’où l’importance de hiérarchiser les résistances.
Angles d’amarrage critiques et distribution vectorielle des forces
Les angles d’amarrage des lignes par rapport au plan du quai influencent directement la manière dont les efforts se transmettent au bollard. Une même tension dans une aussière peut générer des composantes de force très différentes selon la direction de la ligne. On décompose généralement la traction en deux vecteurs principaux : une composante horizontale parallèle au quai (longitudinale) et une composante perpendiculaire (transversale), auxquelles s’ajoute parfois une composante verticale en cas de forte différence de niveau entre le pont du navire et la tête de quai.
Les études de mooring recommandent de limiter les angles verticaux à environ 30° afin d’éviter de soulever excessivement le bollard ou de dégrader les fondations. De même, des angles horizontaux trop fermés peuvent concentrer les efforts sur un seul côté de la base du bollard, favorisant les moments de retournement. Vous pouvez imaginer le bollard comme un levier : plus le bras de levier (distance entre la ligne d’action de la force et le centre de la base) est grand, plus le moment appliqué au massif béton est important. D’où l’intérêt d’utiliser plusieurs bollards et de répartir intelligemment les lignes autour du navire.
Dans la pratique quotidienne, les lamaneurs ajustent les angles d’amarrage en jouant sur la longueur des aussières et le choix des bollards utilisés. Un schéma bien conçu évite les configurations où plusieurs lignes s’alignent presque dans la même direction, ce qui conduirait à une surcharge localisée. À l’inverse, une distribution équilibrée des vecteurs de force – notamment à l’avant et à l’arrière – permet de maîtriser la position du navire tout en limitant les contraintes sur chaque bollard.
Gestion des charges dynamiques lors des variations de marée et houle
Les variations de marée et la houle résiduelle introduisent une dimension dynamique dans les efforts appliqués aux bollards. À chaque cycle de vague, le navire a tendance à se déplacer et à osciller autour de sa position d’équilibre, ce qui génère des fluctuations de tension parfois significatives dans les lignes. Si ces variations ne sont pas correctement maîtrisées, elles peuvent provoquer des phénomènes de fatigue prématurée sur les ancrages, voire des ruptures soudaines d’aussières, avec les risques de « snap-back » que l’on connaît.
Pour limiter ces charges dynamiques, plusieurs stratégies sont mises en œuvre : utilisation de lignes plus longues (qui augmentent la souplesse globale du système), installation d’amortisseurs de choc, et adoption de schémas d’amarrage redondants dans les zones très exposées. Les modèles numériques de simulation de mouillage tiennent compte de ces phénomènes en introduisant des spectres de houle et des scénarios de marée extrêmes. On vérifie ainsi que les bollards ne seront pas soumis, au cours de leur durée de vie, à des cycles de charge dépassant leur limite de fatigue calculée.
Dans les terminaux modernes, des capteurs de tension peuvent être installés sur certaines lignes critiques, permettant un suivi en temps réel des efforts transmis aux bollards. Cette approche de « bollard intelligent » sera détaillée plus loin, mais retenons déjà qu’elle offre aux exploitants un moyen concret d’anticiper les surcharges et d’adapter les configurations d’amarrage avant qu’un incident ne survienne. De la même manière que l’on surveille les ponts suspendus face aux rafales de vent, surveiller les bollards permet de prévenir les effets cumulatifs des charges dynamiques.
Sollicitations mécaniques en configuration d’amarrage en croix et longitudinal
Les ports recourent couramment à deux grandes familles de configurations d’amarrage : l’amarrage longitudinal (les lignes principales sont parallèles au quai) et l’amarrage en croix (certaines lignes sont orientées en biais pour mieux contrôler les mouvements transversaux). Dans une configuration purement longitudinale, les efforts transmis aux bollards se concentrent surtout dans l’axe du quai, ce qui peut être problématique en cas de vent de travers important. À l’inverse, l’amarrage en croix répartit mieux les forces, mais introduit des composantes de traction plus complexes à analyser.
Sur le plan mécanique, un amarrage en croix engendre des moments de torsion plus élevés sur certains bollards, particulièrement lorsqu’une aussière tire à la fois vers l’avant et vers l’extérieur. Il faut donc vérifier que la géométrie du bollard et le ferraillage du massif sont adaptés à ces sollicitations multiaxiales. Les études de cas montrent toutefois que, bien dimensionnée, cette configuration améliore la tenue du navire par mer agitée, en réduisant les déplacements transversaux et en maintenant un meilleur contact avec les défenses.
Les lamaneurs expérimentés savent alterner entre ces configurations en fonction du type de navire, de la météo et de la durée d’escale. Pour un porte-conteneurs de grande taille, une combinaison de lignes d’avant, d’arrière, de travers et de spring lines permet de contrôler finement la position, tout en utilisant judicieusement les différents bollards disponibles le long du quai. L’essentiel est de garder en tête que chaque choix de configuration a une signature mécanique spécifique, qu’il faut intégrer dans la conception initiale des bollards et de leurs fondations.
Configuration optimale des bollards sur les quais commerciaux et terminaux pétroliers

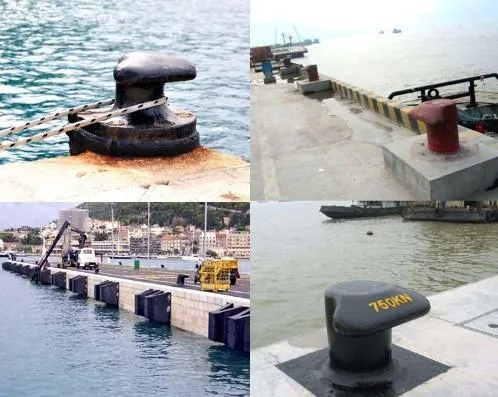

Le simple choix du modèle de bollard ne suffit pas : encore faut-il le positionner correctement le long du quai pour qu’il puisse remplir efficacement son rôle. La configuration optimale des bollards tient compte du type de navires accueillis, de leur plan de chargement typique et des contraintes opérationnelles propres à chaque terminal. Dans les ports modernes, l’implantation des bollards est souvent définie dès la phase de conception des quais, en s’appuyant sur des scénarios de trafic à long terme.
Espacement normalisé selon le type de navire : porte-conteneurs, vraquiers et pétroliers
L’espacement des bollards le long des quais obéit à des règles pratiques dérivées de l’expérience et des recommandations internationales. Pour les grands porte-conteneurs et vraquiers, on adopte généralement une distance comprise entre 15 et 30 m entre deux bollards, ou environ 15 % de la longueur du plus petit navire susceptible d’accoster. Cet espacement permet de positionner aisément les lignes d’avant, d’arrière et de travers aux endroits souhaités du bordé, tout en limitant les risques de surcharge sur un seul point d’ancrage.
Dans les terminaux pétroliers et gaziers, où les navires présentent des tonnages et des contraintes de sécurité particulièrement élevés, on tend à privilégier des bollards de plus forte capacité, parfois plus espacés mais complétés par des ducs d’Albe équipés de dispositifs d’amarrage déportés. L’objectif est de pouvoir reprendre les très fortes tensions générées par les grands pétroliers (VLCC, ULCC) tout en conservant une marge de manœuvre suffisante pour les remorqueurs. Dans les ports fluviaux, en revanche, l’espacement est souvent réduit pour s’adapter à des unités plus petites et à des variations de tirant d’eau plus modestes.
Lors de la modernisation d’un terminal, il n’est pas rare de devoir adapter la trame existante de bollards à de nouveaux types de navires, par exemple l’arrivée de porte-conteneurs de 400 m de long sur un quai initialement conçu pour des navires de 250 m. Dans ces cas, des analyses spécifiques sont menées pour vérifier que la distribution des bollards permet encore un amarrage sûr, quitte à ajouter des points d’ancrage intermédiaires ou à renforcer certains massifs.
Bollards de tête de quai versus bollards intermédiaires : positionnement stratégique
Sur un quai commercial, tous les bollards ne jouent pas le même rôle. Les bollards de tête de quai – situés à l’extrémité des ouvrages – reprennent souvent des efforts particulièrement importants, car ils sont sollicités par les lignes d’avant et d’arrière qui contrôlent la position longitudinale du navire. Leur dimensionnement et leur fondation doivent donc être traités avec une attention accrue, parfois avec des capacités supérieures à celles des bollards intermédiaires.
Les bollards intermédiaires, disposés le long de la face de quai, assurent principalement le maintien transversal du navire contre les défenses et l’ajustement fin de sa position lors des opérations de chargement. Ils doivent toutefois être suffisamment nombreux et bien placés pour offrir des options de mouillage variées, notamment lorsque plusieurs navires de tailles différentes se succèdent sur la même section de quai. On veille également à éloigner les bollards des zones de circulation des engins portuaires et des équipements de manutention lourds pour éviter les chocs accidentels.
Un positionnement stratégique implique aussi de prendre en compte les zones de tirant d’eau suffisant, les contraintes de rayon de giration des remorqueurs et la présence d’ouvrages particuliers (écluses, têtes de jetées, appontements flottants). Un bollard mal placé peut compliquer considérablement une manœuvre, tout comme un mauvais positionnement de bite d’amarrage à bord d’un navire complique l’amarrage sur un quai.
Intégration aux ducs d’albe et systèmes de défense portuaire
Dans les terminaux pétroliers et les grands postes de vrac, les bollards ne sont pas toujours implantés directement sur la dalle de quai, mais sur des ducs d’Albe, ces structures isolées en mer reliées au quai par des passerelles. L’intégration des bollards aux ducs d’Albe répond à un double objectif : rapprocher les points d’amarrage de la coque du navire tout en éloignant les efforts majeurs du corps principal du quai. Ces structures sur pieux, souvent métalliques ou mixtes, doivent être conçues pour reprendre les fortes charges horizontales générées par les lignes.
Les systèmes de défense portuaire – défenses en caoutchouc, défenses pneumatiques, ailes en mousse – interagissent directement avec les bollards. Ils absorbent une partie de l’énergie d’accostage et limitent les mouvements relatifs du navire, réduisant ainsi les pics de tension sur les aussières. Un alignement cohérent entre la ligne de défenses et la trame des bollards est donc crucial. On évitera, par exemple, de placer un bollard à un endroit où la coque ne peut pas venir en appui sur des défenses, sous peine de solliciter exagérément certaines lignes.
Pour les ports cherchant à optimiser la sécurité, la combinaison de ducs d’Albe bien dimensionnés, de défenses performantes et de bollards correctement implantés forme un système intégré d’amarrage. Chaque composant joue son rôle, un peu comme les maillons d’une même chaîne : la solidité globale dépend de l’élément le plus faible, d’où la nécessité d’une approche systémique dès la conception.
Procédures d’amarrage sécurisé et utilisation professionnelle des bollards
Même le meilleur équipement portuaire ne peut garantir la sécurité sans procédures d’utilisation rigoureuses. L’amarrage est une manœuvre à la fois technique et humaine, exigeant une coordination fine entre le bord, les lamaneurs et les contrôleurs portuaires. Une utilisation professionnelle des bollards réduit drastiquement les risques de rupture de ligne, de blessure par retour de fouet et de détérioration des infrastructures.
Technique du tour mort et demi-clés pour sécuriser les aussières
L’une des techniques fondamentales d’utilisation d’un bollard est celle du « tour mort » suivi de demi-clés. Le principe est simple : on effectue d’abord un tour complet de l’aussière autour du bollard, sans nœud, afin de reprendre l’essentiel de la tension. Ce tour mort agit comme un frein, permettant à l’opérateur de contrôler la charge sans effort excessif. Ce n’est qu’ensuite que l’on réalise une ou plusieurs demi-clés pour verrouiller la ligne et empêcher tout glissement.
Cette méthode présente plusieurs avantages : elle limite les contraintes ponctuelles sur l’aussière, facilite un largage rapide en cas d’urgence et réduit le risque de coincement irréversible du cordage. À l’inverse, faire directement un nœud complexe ou accumuler des boucles désordonnées sur le bollard peut créer des points de friction élevés, voire bloquer totalement la ligne en cas de sur-tension. Les bonnes pratiques recommandent également de ne jamais empiler un nombre excessif d’aussières sur un même bollard, sous peine de rendre les tours morts inefficaces et de compromettre la sécurité de l’ensemble.
Protocole d’amarrage des navires à fort tonnage dans les ports autonomes
Pour les navires à fort tonnage – porte-conteneurs, vraquiers Capesize, méthaniers, pétroliers – les ports autonomes mettent en place des protocoles d’amarrage particulièrement stricts. Avant l’arrivée du navire, un plan d’amarrage est défini, précisant quels bollards seront utilisés, quelles lignes seront mises en place (lignes d’avant, d’arrière, de travers, springs) et dans quel ordre. Les remorqueurs sont également intégrés à ce plan pour contrôler la vitesse d’approche et la position longitudinale.
Une fois le navire à quai, les lignes sont d’abord « présentées » aux bollards par les lamaneurs à l’aide de filins ou de treuils mobiles. Les premières aussières mises en tension sont généralement les lignes de travers, qui stabilisent la position transversale, suivies des springs d’avant et d’arrière pour bloquer le navire en longueur. Les navires modernes sont souvent équipés de guindeaux et de cabestans à tension constante, permettant d’ajuster automatiquement la tension des lignes au fil des variations de marée.
Les équipes portuaires surveillent ensuite en continu l’évolution des tensions et des mouvements du navire, en particulier lors des opérations sensibles de chargement ou de déchargement où les variations de tirant d’eau peuvent modifier la répartition des efforts. Des consignes strictes encadrent aussi les conditions météorologiques maximales admissibles (vitesse du vent, hauteur de houle, courant transversal) au-delà desquelles l’amarrage doit être modifié, renforcé ou interrompu.
Coordination entre lamaneurs et équipage lors des opérations de mise à quai
La réussite d’un amarrage sécurisé repose sur une coordination sans faille entre les lamaneurs à quai et l’équipage à bord. Les communications radio, aujourd’hui normalisées et codifiées, permettent de transmettre clairement les ordres et de s’assurer que chacun agit au bon moment. Un malentendu lors du serrage d’une aussière ou du choix d’un bollard peut suffire à déséquilibrer toute la manœuvre, surtout par vent fort ou courant transversal.
Au-delà de la technique pure, la compréhension mutuelle des contraintes de chacun renforce la sécurité globale. Les lamaneurs connaissent intimement la configuration des bollards, l’état des quais et les spécificités locales (zones de remous, courants). L’équipage, de son côté, maîtrise les capacités de ses treuils, l’agencement de ses bittes d’amarrage et les réactions de son navire. Lorsque ces expertises se complètent, l’utilisation des bollards devient fluide, efficace et sécurisée. À l’inverse, une mauvaise communication expose rapidement le système à des erreurs humaines qui se traduisent par des surcharges ou des ruptures de ligne.
Maintenance préventive et inspection réglementaire des bollards portuaires
Les bollards portuaires, bien qu’apparents simples et massifs, sont soumis au même impératif de maintenance préventive que les grues, portiques ou défenses. Ignorer leur état réel revient à négliger un maillon critique de la chaîne de sécurité. De nombreux incidents documentés montrent que des bollards anciens, mal ancrés ou corrodés peuvent céder brutalement sous des charges pourtant inférieures à leur capacité nominale théorique.
Détection de la corrosion galvanique et fissuration par fatigue mécanique
En environnement marin, la corrosion galvanique constitue l’un des principaux ennemis des bollards et de leurs ancrages. Les contacts entre métaux de nature différente (par exemple, un bollard en fonte ductile fixé par des tiges en acier au carbone dans un massif de béton armé) créent des couples galvaniques favorisant la corrosion de certains éléments. L’eau de mer agit ici comme un électrolyte, accélérant le processus. Sans protection cathodique adaptée ou revêtement anticorrosion entretenu, les ancrages peuvent se dégrader en profondeur, à l’insu des exploitants.
Parallèlement, la fatigue mécanique résulte de l’accumulation de cycles de charge et de décharge dus aux variations de tension dans les aussières. Chaque micro-mouvement du navire induit de petits efforts dans le bollard et ses fixations. À la manière d’un trombone que l’on plie et replie, des fissures microscopiques peuvent apparaître dans les zones les plus sollicitées, notamment au pied du bollard ou autour des ancrages. Sans surveillance, ces fissures se propagent jusqu’à la rupture, qui survient alors de façon apparemment « spontanée ».
Une inspection visuelle régulière permet de repérer certains signaux faibles : traces de rouille au pied du bollard, éclats de béton, suintements de corrosion autour des boulons, micro-fissures radiales dans la dalle. Ces indices doivent conduire à des investigations plus poussées, car ils révèlent souvent une dégradation avancée des fondations.
Contrôle non destructif par ultrasons et ressuage magnétoscopique
Pour évaluer l’intégrité d’un bollard sans le démonter ni perturber l’exploitation du quai, les ports recourent de plus en plus aux contrôles non destructifs (CND). Les ultrasons permettent par exemple de détecter des défauts internes, des inclusions ou des fissures dans la masse métallique du bollard ou dans ses tiges d’ancrage. En envoyant des ondes acoustiques à travers le matériau et en analysant les échos, on obtient une « radiographie » de son état interne.
Le ressuage (ou ressuage coloré/fluorescent) et la magnétoscopie complètent ce dispositif pour la détection des fissures de surface. Dans le premier cas, un liquide pénétrant est appliqué sur la surface nettoyée ; il s’infiltre dans les microfissures, qui deviennent visibles après essuyage et application d’un révélateur. Dans le second cas, on magnétise la pièce puis on applique des particules ferromagnétiques : celles-ci se concentrent au niveau des discontinuités, révélant les défauts.
Des méthodes plus récentes, comme l’analyse vibratoire ou les tests dynamiques de type « BollardScan », permettent d’évaluer l’ensemble bollard–ancrage–fondation en injectant une impulsion mécanique contrôlée et en analysant la réponse vibratoire. Cette approche globale offre un diagnostic très utile pour les ports souhaitant intégrer systématiquement leurs bollards dans un programme de maintenance préventive structuré.
Calendrier de révision selon les directives des autorités portuaires maritimes
Les autorités portuaires et les sociétés de classification recommandent l’établissement d’un calendrier de révision des bollards, adapté au niveau de trafic et à l’agressivité de l’environnement. Dans un grand port de commerce, une inspection visuelle approfondie peut être programmée tous les 6 à 12 mois, complétée par des CND ciblés tous les 3 à 5 ans, ou après tout événement exceptionnel (tempête majeure, choc de navire, travaux lourds à proximité).
Ce calendrier doit s’inscrire dans un plan de maintenance préventive global, incluant la mise à jour d’un registre des bollards (année de pose, capacité, matériau, résultats d’inspection, interventions réalisées). Une telle traçabilité facilite les décisions de réparation ou de remplacement et rassure les assureurs sur le niveau de maîtrise des risques. Dans certains pays, les directives nationales imposent même des contrôles obligatoires pour les postes pétroliers ou les terminaux à passagers, où les enjeux de sécurité sont particulièrement élevés.
Adopter une approche proactive peut sembler coûteux à court terme, mais elle permet d’éviter les réparations d’urgence, les immobilisations de poste et les litiges liés à des ruptures de bollards. À l’image de la maintenance des barrages ou des ponts, la maintenance des bollards constitue un investissement stratégique dans la fiabilité à long terme des infrastructures portuaires.
Innovations technologiques : bollards intelligents et systèmes d’amarrage automatisés
Avec la digitalisation croissante des opérations portuaires, les bollards n’échappent pas à la vague d’innovations qui transforme l’industrie maritime. Les « bollards intelligents » et les systèmes d’amarrage automatisés visent à améliorer la sécurité, à optimiser les temps de manœuvre et à fournir aux exploitants des données précieuses sur l’utilisation réelle de leurs infrastructures.
Les bollards intelligents intègrent généralement des capteurs de force, des jauges de déformation et parfois des capteurs environnementaux (température, vibrations). Ces dispositifs mesurent en temps réel la tension exercée par les aussières sur chaque bollard et transmettent les données à une plateforme de supervision. Les opérateurs peuvent ainsi visualiser la répartition des charges, détecter les surcharges temporaires et ajuster les configurations d’amarrage en conséquence. Dans certains ports, des alarmes sont même paramétrées pour avertir les équipes lorsque la tension approche d’un seuil critique.
Parallèlement, les systèmes d’amarrage automatisés, comme les modules de vide d’amarrage ou les bras robotisés, se développent sur les terminaux à forte cadence ou dans les ports soumis à des contraintes particulières (fort courant, faible disponibilité de lamaneurs). Ces systèmes utilisent des ventouses, des pinces ou des dispositifs à vide pour fixer directement le navire à la structure du quai, parfois sans utiliser de bollards traditionnels. Ils offrent un gain de temps considérable et limitent l’exposition des personnels aux risques liés aux lignes sous tension.
Faut-il pour autant considérer que les bollards classiques appartiennent au passé ? Probablement pas. Dans de nombreux contextes, ils resteront la solution la plus robuste, la plus simple et la plus économique pour l’amarrage des navires, en particulier dans les ports de taille moyenne ou les installations mixtes. L’enjeu pour les années à venir sera de combiner intelligemment ces différentes technologies : conserver les bollards là où ils sont pertinents, les instrumenter lorsque cela apporte une réelle valeur ajoutée, et déployer des systèmes automatisés sur les postes les plus critiques ou les plus fréquentés.
En définitive, qu’il soit en fonte ductile traditionnelle ou bardé de capteurs, le bollard demeure la pièce maîtresse de l’amarrage en zone portuaire. Sa bonne conception, son implantation réfléchie, son utilisation professionnelle et sa maintenance régulière conditionnent directement la sécurité et l’efficacité de l’ensemble de la chaîne logistique maritime.
