Le scénario est presque toujours le même : vous lancez le moteur pour “recharger un peu”, et au bout d’une heure la servitude n’a pas bougé, le frigo peine, le pilote s’éteint, ou pire, la batterie moteur n’a pas récupéré. Sur un bateau, la panne de charge ressemble à une panne d’alternateur… alors qu’elle vient très souvent d’un détail plus bête : une masse moteur oxydée, une cosse qui chauffe, un coupe-batterie fatigué, un répartiteur à diodes qui chute trop.
L’objectif ici n’est pas de “jouer au mécano” au hasard. On va d’abord prouver où se perd la charge, puis seulement ensuite décider si l’alternateur doit être ouvert (charbons, régulateur, diodes) ou si le problème est ailleurs (câbles, excitation, séparation moteur/servitude, lithium et BMS).
Un alternateur peut être en parfait état et pourtant ne rien “charger” au niveau des batteries, simplement parce que le courant se perd dans une résistance parasite (cosse, masse, coupe-circuit, répartiteur). Le diagnostic commence toujours par les chutes de tension et l’excitation, pas par le démontage.
Comprendre ce qui doit se passer quand ça charge
Alternateur, régulateur, diodes : le trio qui fait la charge

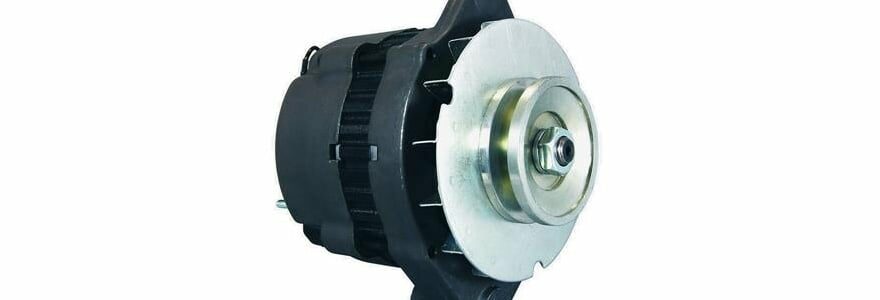

Un alternateur bateau 12v fabrique du courant alternatif dans le stator, puis le pont de diodes le redresse en courant continu pour la batterie. Le régulateur, interne ou externe, pilote le courant d’excitation du rotor : plus il excite, plus l’alternateur “pousse” du courant. Dès que quelque chose coupe l’excitation (fil D+ absent, voyant grillé sur certains montages, régulateur HS), l’alternateur peut tourner sans produire assez pour charger.
Sur le terrain, la confusion la plus fréquente est de penser “tension = charge”. Or la tension peut monter un peu à vide, puis s’effondrer dès que vous demandez du courant. Un diagnostic sérieux regarde la cohérence globale : tension aux bons points, courant si possible, et pertes dans les câbles.
Batterie moteur et servitude : deux mondes, un seul alternateur
Sur beaucoup d’installations, l’alternateur charge d’abord la batterie moteur, puis la servitude via un coupleur (VSR), un répartiteur à diodes, ou un chargeur DC-DC. Résultat : vous pouvez avoir une batterie moteur “contentée” alors que la servitude reste à la traîne. À l’inverse, une servitude lithium peut avaler beaucoup de courant au début, chauffer l’alternateur, et déclencher des protections (ou un BMS) si l’architecture n’est pas adaptée.
Une batterie très fatiguée peut aussi vous piéger : elle “prend” de la tension mais accepte peu de courant utile, ou retombe vite. Dans ce cas, réparer l’alternateur n’améliore rien : c’est la batterie (ou le parc) qui limite.
Sécurité et outillage : éviter la panne qui devient incendie
Outils utiles sans tomber dans l’usine à gaz
Un multimètre fiable suffit pour 80% des diagnostics : tensions, continuité, test de diode. Une pince ampèremétrique DC est un vrai luxe, parce qu’elle vous dit immédiatement si l’alternateur débite vraiment. Ajoutez une clé pour retendre la courroie, une brosse métallique, un nettoyant contact, et idéalement un thermomètre infrarouge : une cosse anormalement chaude, c’est un défaut en train de se fabriquer.
Si vous sentez une odeur de chaud, si un câble ou une cosse devient brûlant, ou si la tension grimpe de façon anormale, coupez et sécurisez. Une “petite” résistance dans un circuit de charge peut se transformer en point de chauffe sérieux, surtout dans un compartiment moteur peu ventilé.
Trois erreurs qui font perdre une heure à chaque fois
Première erreur : mesurer au tableau électrique et croire que c’est la tension batterie. Deuxième erreur : ignorer la masse moteur (le retour négatif) alors qu’elle est responsable d’une part énorme des pannes marines. Troisième erreur : tester sans charge réelle, moteur au ralenti, batteries déjà presque pleines, puis conclure trop vite. Une vérification sérieuse se fait avec des consommateurs activés (feux, frigo, pilote, éventuellement un peu de chauffage) pour mettre le circuit au travail.
Diagnostic express sans démontage
Contrôle visuel et mécanique : la courroie et les signes qui parlent
Une courroie qui patine est un grand classique : elle peut “faire illusion” à vide puis décrocher dès que l’alternateur demande du couple. Cherchez la poussière noire, les flancs lustrés, les sifflements au démarrage, et l’alignement des poulies. Côté alternateur, un roulement bruyant, un jeu perceptible ou une odeur de vernis chauffé sont des signaux d’atelier, pas de bricolage au hasard.
Test 1 : tension aux bornes de la batterie, au bon endroit
Mesurez d’abord la tension batterie moteur à l’arrêt, puis moteur tournant. On cherche surtout un changement net et stable, pas une valeur magique. Si la tension ne bouge presque pas entre “moteur arrêté” et “moteur en marche”, il y a un souci d’excitation, de régulation, ou de liaison électrique. Si elle monte puis redescend dès que vous allumez des consommateurs, vous avez probablement une chute de tension dans un câble ou une masse, ou une capacité d’alternateur insuffisante pour la demande.
Faites ensuite la même chose côté servitude, en mesurant directement sur les bornes du parc. Une différence marquée entre moteur et servitude oriente immédiatement vers l’organe de séparation (VSR, répartiteur, DC-DC, fusibles, câblage).
Test 2 : chutes de tension sur le + et sur la masse
C’est le test “propre” qui met tout le monde d’accord. Moteur en marche avec consommateurs, mesurez la différence de potentiel entre B+ alternateur et borne + batterie. Puis mesurez entre le corps de l’alternateur (ou un bon point sur le bloc moteur) et la borne – batterie. Si une des deux mesures est trop élevée, vous avez trouvé une résistance parasite : cosse oxydée, câble sous-dimensionné, sertissage fissuré, coupe-circuit usé, masse moteur corrodée.
Sur le terrain, la masse est souvent la coupable silencieuse : elle peut “tenir” au démarrage, puis limiter la charge dès que le courant augmente. Et contrairement à une panne franche, elle peut être intermittente avec les vibrations.
Si vous devez choisir une seule action “utile” avant d’acheter des pièces, refaites les points de masse et les grosses cosses de charge. Une cosse propre, serrée et protégée vaut parfois plus qu’un alternateur neuf monté sur un circuit malade.
Test 3 : excitation D+ et voyant de charge
Selon l’alternateur et le montage, l’amorçage de charge dépend d’un fil D+ et parfois du voyant de charge (ou d’une résistance équivalente). Un voyant grillé, une connexion D+ oxydée, ou un faisceau abîmé peut empêcher l’alternateur de “se réveiller”. Le symptôme typique : pas de voyant au contact, ou voyant qui ne s’allume jamais, et pas de charge ensuite.
Si vous n’êtes pas certain du câblage (régulateur externe, alternateur “marinisé”, bornes renommées), ne forcez pas l’excitation au hasard. Mieux vaut identifier les bornes et suivre la logique de l’installation que risquer une surtension ou un retour de courant mal maîtrisé.
Isoler alternateur vs distribution du bateau
Répartiteur à diodes, coupleur VSR, DC-DC : qui fait perdre la charge
Quand la batterie moteur charge et que la servitude ne suit pas, l’alternateur est souvent innocent. Un répartiteur à diodes introduit une chute de tension et peut surchauffer ou lâcher partiellement. Un coupleur VSR peut coller trop tard, coller mal, ou osciller si la tension n’est pas stable. Un DC-DC mal dimensionné limite volontairement le courant : c’est normal… mais encore faut-il le savoir.
La méthode la plus fiable consiste à mesurer avant et après chaque organe, en charge. Vous suivez la tension comme on suit une fuite d’eau : là où la différence apparaît, vous avez la zone du problème.
| Symptôme | Interprétation plausible | Test simple | Action la plus rentable |
|---|---|---|---|
| Batterie moteur OK, servitude ne charge pas | Organe de séparation (VSR, répartiteur, fusible, câble) | Mesurer tension avant/après l’organe sous charge | Nettoyer/resserrer, vérifier fusibles, remplacer si chute anormale |
| Tension “belle” au tableau, batteries faibles | Point de mesure trompeur + pertes dans le circuit | Mesurer aux bornes réelles des batteries | Revenir au câblage réel, test chutes de tension |
| Charge intermittente, parfois OK | Cosse fissurée, masse douteuse, coupe-circuit, VSR instable | Observer tension en continu + bouger légèrement faisceau | Reprise mécanique et électrique des connexions |
| Alternateur chauffe fort, courant limité | Courroie qui patine, diodes fatiguées, demande trop élevée | Tester charge avec demande progressive | Vérifier courroie, ventilation, et santé interne |
Cas lithium : quand l’alternateur n’est pas “compatible” par défaut
Avec un parc lithium, l’alternateur peut débiter fort très longtemps si on le laisse faire, ce qui le met thermiquement à l’épreuve. Le piège survient quand le BMS coupe (température, surtension, cellule déséquilibrée) : l’alternateur se retrouve soudain sans charge, et certaines régulations réagissent mal, avec des surtensions transitoires.
Dans ce contexte, “réparer l’alternateur” ne suffit pas toujours. Il faut parfois adapter l’architecture : régulateur externe avec sonde de température alternateur, DC-DC entre moteur et lithium, ou protections surtension. Si vous observez des coupures nettes et répétées, ou des électroniques qui réagissent bizarrement, l’intervention d’un électricien marine est souvent la décision la plus sûre.
Réparer l’alternateur lui-même : pannes internes fréquentes
Charbons et bagues : la panne rentable à traiter
Sur un bateau, l’humidité et les vibrations accélèrent l’usure et les mauvais contacts. Des charbons trop courts, un porte-balais fatigué, ou des bagues encrassées donnent une charge instable : ça marche un jour, puis plus rien le lendemain. On rencontre aussi le “classique” : une charge qui revient en tapotant doucement le corps (ce n’est pas une méthode, c’est un indice).
Si votre alternateur permet un accès simple au porte-balais/régulateur, c’est souvent la première réparation interne à envisager. L’important est de contrôler l’état des bagues : si elles sont creusées ou marquées, le simple remplacement des charbons peut tenir… mais pas longtemps.
Régulateur interne : sous-charge ou surcharge
Un régulateur qui fatigue se traduit souvent par une charge trop basse (batteries jamais vraiment pleines) ou, à l’inverse, par une tension trop élevée (risque pour batteries et électronique). Les symptômes ne sont pas toujours constants : la température, le régime moteur et l’état de batterie influencent le comportement. C’est pour cela qu’un simple relevé “à un instant T” ne suffit pas : il faut observer en continu pendant plusieurs minutes, sous une charge électrique réaliste.
Si vous êtes en régulation externe, le “régulateur interne HS” n’est pas la première hypothèse : il faut d’abord vérifier les fils de commande, le retour de mesure (sense) et la cohérence du câblage.
Pont de diodes et trio de diodes : perte de puissance et décharge au mouillage
Quand le pont de diodes souffre, l’alternateur peut encore “monter un peu” en tension, mais il ne tient plus le courant. Dans certains cas, des diodes en fuite laissent un courant de retour qui vide lentement la batterie moteur, même moteur arrêté. C’est typiquement le genre de panne qu’on suspecte quand tout semble coupé, mais que la batterie chute anormalement au fil des jours.
Le test au multimètre en mode diode est utile, mais il suppose un accès correct et un démontage propre. Si vous n’êtes pas à l’aise avec le démontage électrique, l’échange standard est souvent plus sûr qu’une réparation “à moitié”.
Roulements et enroulements : la limite du dépannage à bord
Un roulement bruyant ou grippé peut faire patiner la courroie, chauffer l’alternateur, et finir par casser net. Remplacer un roulement est faisable, mais demande de l’outillage et de la précision. Pour les enroulements (stator/rotor) brûlés, le rapport effort/coût est rarement favorable à bord : le plus rationnel est souvent un échange standard de qualité, puis une vérification complète de l’architecture de charge pour éviter la récidive.
Forcer des tests “à l’ancienne” sans comprendre la régulation (excitation forcée, pontage hasardeux). Sur un bateau, une surtension peut endommager chargeurs, électronique de navigation, BMS lithium et instrumentation. Si vous n’êtes pas certain des bornes et du schéma, restez sur les tests de tension, chutes de tension et continuité.
Procédure fiable en 30 à 60 minutes
Étapes : du plus simple au plus discriminant
Voici une procédure qui marche dans la majorité des foyers… et dans la majorité des cales moteur : on commence par éliminer les causes qui “miment” une panne d’alternateur. L’idée n’est pas d’additionner des tests, mais de poser une frontière nette entre “l’alternateur produit” et “la charge arrive aux batteries”.
- À l’arrêt : mesurer la tension batterie moteur et servitude aux bornes réelles, noter.
- Contact mis : vérifier le comportement du voyant de charge (si présent). S’il ne s’allume jamais, suspicion excitation D+/voyant/résistance.
- Moteur au ralenti puis à régime stabilisé : mesurer la tension aux bornes batterie moteur, puis servitude.
- Mettre une charge : allumer plusieurs consommateurs et observer si la tension s’effondre ou reste stable.
- Chute de tension câble + : mesurer entre B+ alternateur et borne + batterie (moteur), sous charge.
- Chute de tension masse : mesurer entre corps alternateur/bloc moteur et borne – batterie, sous charge.
- Si batterie moteur charge mais pas servitude : tester avant/après VSR, répartiteur, fusibles, câbles vers servitude.
- Si tout est bon côté câblage mais pas de production : orienter vers excitation, régulateur, charbons, diodes.
- La courroie ne patine pas et les poulies sont alignées.
- Les mesures ont été faites directement aux bornes des batteries.
- Les chutes de tension sur le + et sur la masse ont été vérifiées sous charge.
- Le circuit d’excitation (D+/voyant) a un comportement cohérent.
- La séparation moteur/servitude a été testée avant/après chaque organe.
Réparer concrètement : les actions les plus efficaces
Remise en état des connexions et de la masse
C’est rarement spectaculaire, mais c’est ce qui tient dans le temps. Démonter les grosses cosses de charge, gratter jusqu’au métal propre, resserrer correctement et protéger contre l’oxydation. Une cosse vert-de-gris qui “a l’air OK” peut tenir au voltmètre et s’écrouler dès qu’on tire 40 ou 60 A.
Le point de masse moteur mérite une attention obsessionnelle : c’est la base de tout le retour de courant. Sur certains bateaux, une masse ajoutée (un câble négatif dédié alternateur → batterie) améliore radicalement la stabilité, à condition d’être dimensionnée et protégée correctement.
Remplacement charbons/régulateur : si le modèle s’y prête
Quand le régulateur est intégré au porte-balais, la réparation est souvent simple : on remplace l’ensemble, on contrôle les bagues, on remonte proprement. Ce qui fait échouer l’opération, c’est presque toujours un montage “sale” (poussière conductrice, corrosion, connecteur mal verrouillé) ou un alternateur déjà endommagé thermiquement.
Après remontage, la validation ne se fait pas “au quai, sans charge”. Elle se fait sous charge réelle, en observant la stabilité de la tension et l’absence de chauffe anormale au niveau des cosses.
Diodes : réparation possible, mais à faire proprement
Remplacer un pont de diodes est réalisable, mais demande méthode et rigueur : isolants, serrages, dissipation thermique, et vérification des connexions. Une diode mal montée ou un isolant oublié peut transformer une réparation en court-circuit. Si vous êtes au mouillage loin de tout, l’échange standard (si disponible) est souvent le choix qui réduit le risque.
Réparer, échanger ou upgrader : choisir sans se tromper
La bonne décision dépend du contexte, pas seulement de la panne
Deux bateaux avec la même panne ne prennent pas la même décision. Si vous êtes en croisière, l’objectif est la fiabilité et la rapidité : un échange standard sérieux peut être plus logique qu’une réparation au bord du quai. Si vous êtes au port avec accès aux pièces, remplacer charbons et régulateur peut être très rentable. Si vous avez un parc lithium ou une grosse servitude, le vrai sujet devient parfois le dimensionnement et la gestion thermique de l’alternateur, plus que sa réparation ponctuelle.
| Cas réel | Meilleure option | Pourquoi | Point de vigilance |
|---|---|---|---|
| Charge instable, suspicion charbons | Réparer (porte-balais/régulateur) | Coût faible, effet net, réparation durable si bagues OK | Contrôler l’état des bagues et la propreté |
| Diodes HS, alternateur très chaud | Échange standard (souvent) | Moins de risque de remontage et fiabilité immédiate | Vérifier cause racine (ventilation, demande, câbles) |
| Batterie moteur charge, servitude jamais | Réparer le circuit de séparation | Alternateur souvent innocent | Chute de tension et état des fusibles/coupe-circuits |
| Lithium + coupures BMS / charge agressive | Upgrade architecture (DC-DC / régulation) | Évite la surchauffe et les surtensions, protège l’électronique | Thermique alternateur, protections surtension, câblage |
Si vous remplacez l’alternateur sans corriger une masse douteuse ou une chute de tension, vous risquez de “cramer” le nouveau dans les mêmes conditions. La réparation la plus rentable, c’est souvent la fiabilisation du circuit, pas la pièce.
Prévention : éviter que ça recommence au pire moment
Routine simple qui change tout
Une fois par mois en saison, jetez un œil à la courroie et passez la main (prudemment, moteur arrêté) sur les grosses liaisons : si une cosse a déjà commencé à chauffer, elle laisse souvent une trace (décoloration, odeur, gaine durcie). Après une heure de moteur, contrôlez rapidement si un point devient anormalement chaud. Et surtout : gardez un historique de tensions au repos et en charge, même sommaire. Les pannes de charge se préparent, elles n’arrivent pas toujours “d’un coup”.
Dimensionnement : quand l’alternateur travaille au-delà du raisonnable
Si votre servitude a grossi (frigo puissant, convertisseur, électronique, dessalinisateur), l’alternateur d’origine peut être continuellement au maximum, donc en zone de chauffe. Dans ce cas, vous “réparez” peut-être une conséquence, pas la cause. Une gestion thermique (sonde alternateur), un meilleur refroidissement, un DC-DC ou un alternateur dimensionné pour la demande peut transformer la fiabilité du bateau. Ce n’est pas une obligation, mais c’est souvent la vraie solution quand les pannes se répètent.
FAQ terrain
Quelle tension “normale” en charge sur un alternateur 12V ?
La bonne lecture n’est pas une valeur unique, mais un comportement. En charge, la tension doit être plus élevée qu’à l’arrêt et rester stable, sans dérive excessive. Selon le type de batterie, la température et la régulation, la valeur peut varier. Si la tension reste identique à l’arrêt, c’est suspect. Si elle grimpe de façon anormale ou instable, c’est un signal d’alarme, surtout avec une électronique sensible ou du lithium.
Pourquoi j’ai une “bonne tension” mais presque pas de courant ?
Deux causes reviennent souvent : soit la batterie est déjà proche de sa fin de charge (elle limite naturellement l’absorption), soit une résistance parasite réduit le courant sans forcément faire s’écrouler la tension à vide. C’est exactement pour cela que les chutes de tension sous charge et, si possible, la pince ampèremétrique, sont vos meilleurs alliés.
Quand faut-il s’arrêter et appeler un pro ?
Arrêtez-vous si vous observez une surtension, si des câbles chauffent, si l’alternateur fume ou sent le brûlé, ou si votre installation lithium présente des coupures BMS répétées. Dans ces cas, le risque n’est pas seulement “de rester sans charge”, mais d’endommager du matériel coûteux, voire de créer un point de chauffe dangereux. Un électricien marine ou un atelier alternateur vous fera gagner du temps et sécurisera l’installation, surtout quand la régulation est complexe.
